اخبار التعاون السعودي - الاوكراني وصناعة طائرات «انتونوف» الأوكرانية في المملكة

[مدمن فول]

رد: «انتونوف» الأوكرانية تنشئ أول مصنع للطائرات في المملكة

"أنتونوف" قد نشرت عرض فيديو للAN-132

ذکرپر‚ذ¾ر‡ذ½ذ¸ذ؛: http://www.milnavigator.com/antonov-...taciyu-an-132/

"أنتونوف" قد نشرت عرض فيديو للAN-132 وقد تبين المعرض أفد-2016، الذي يدير عرض الفيديو من الطائرات الجديدة من طراز أنتونوف AN-132 في المملكة العربية السعودية، والذي يتم إنشاؤه من قبل أنتونوف (أوكرانيا) بالتعاون مع Taqnia للملاحة الجوية (المملكة العربية السعودية). وقع المعرض أيضا على اتفاق للتعاون في تنظيم المملكة العربية السعودية وتصنيع الطائرات منظمة معقدة من إنتاج AN-132 بالتعاون مع طائرات الدولة المؤسسة "أنتونوف".

ذکرپر‚ذ¾ر‡ذ½ذ¸ذ؛: http://www.milnavigator.com/antonov-...taciyu-an-132/

[مدمن فول]

رد: «انتونوف» الأوكرانية تنشئ أول مصنع للطائرات في المملكة

ايضا هذه الجميلة 178 اشترينا منها 30
والمقال يتحدث ان السعودية ستنصنعها وتسوقها بشراكة مع انتونوف
مصنع السعودية في طائف ذا قدرات هائلة
وسيضاف عليها تحسينات من الكترونيات وقمرة ومحركات
سعودية وغربية

وهذه الجميلة 148 تاتي بفئتين 100/200
وبفئة متخصصة لنقل الطبي والبحث والتشويش اشترتها السعودية
وسيتم تصنيعها في الطائف باذن الله
148 هي الهيكل الاساسي ل 158 و178

وهذه الجميلة 148 تاتي بفئتين 100/200
وبفئة متخصصة لنقل الطبي والبحث والتشويش اشترتها السعودية
وسيتم تصنيعها في الطائف باذن الله
148 هي الهيكل الاساسي ل 158 و178

[مدمن فول]

رد: «انتونوف» الأوكرانية تنشئ أول مصنع للطائرات في المملكة

جميع مافي صورة سيتم صناعته باذن الله في السعودية
معروض في قسم تقنية حتى شعار انتونوف صار احمر بدل الازرق

لاحظ غياب بعض طرازات انتونوف
وهي طرزات لم نتعاقد عليها

ولاحظ اسم المعرض لتصنيع قطع الغيار
هي بتاكيد ستكون طائرات صناعة سعودية
132-158-148-178
148-158 ستكون نقل مدني كالاول من شمال
وستكون متخصصة كالباقية بحث تشويش اخلاء طبي

[مدمن فول]

رد: «انتونوف» الأوكرانية تنشئ أول مصنع للطائرات في المملكة

خلصنا على الخفيف والمتوسط
باقي ان شاء الله الثقيل بشقية العسكري والمدني
شكرا تقنية

[مدمن فول]

رد: «انتونوف» الأوكرانية تنشئ أول مصنع للطائرات في المملكة

صورة التقطت بتاريخ 26/2/2016




قبل 6 ايام اخر شهر 2 ميلادي

[مدمن فول]

رد: «انتونوف» الأوكرانية تنشئ أول مصنع للطائرات في المملكة

[مدمن فول]

رد: «انتونوف» الأوكرانية تنشئ أول مصنع للطائرات في المملكة

[مدمن فول]

رد: «انتونوف» الأوكرانية تنشئ أول مصنع للطائرات في المملكة

جولة لمراسل قناة اكرانيا بتاريخ 26/2/2016+ عرض تقديمي لطائرة

تظهر اخر عمليات التصنيع

[مدمن فول]

رد: «انتونوف» الأوكرانية تنشئ أول مصنع للطائرات في المملكة

الميزات الرئيسية

الطاقم

: 2

الركاب

:
46 المظليين أو
75 جنديا أو
27 مريضا على نقالات واثنين الطبي

الحمولة

: 9200 كجم

طول

: 24.537 م

طول الجناح

: 29.20 م

ارتفاع

: 8.80 متر

محرك الطاقة

: 2 × التوربيني PW150A ( برات آند ويتني كندا)

المروحة

، shestylopatevyy R408 Dowty المراوح / هاملتون Sundstrand

قطر الدوار

: 4،11 م

وحدات الطاقة المساعدة

: المحركات التوربينية 1 × الغاز

خصائص الطيران

أقصى سرعة

: 550 كم / ساعة

المدى العملي: مع حد أقصى من تحميل

270 1كم

مسافة القيادة

: 4400 كم

الارتفاع العملي

: 9000 متر
مع محرك واحد (90% 3800 متر

الكترونيات الطيران

هانيويل

[مدمن فول]

رد: «انتونوف» الأوكرانية تنشئ أول مصنع للطائرات في المملكة

المحرك

محرك الطاقة

: 2 × التوربيني PW150A ( برات آند ويتني كندا)








PW150A المواصفات والأبعاد - بومباردييه Q400 مواصفات المحرك والأبعاد:
نموذج PW150A، Q400 محرك الأداء :

• [*=center]الطاقة: 5071 رمح حصان (SHP)
  [*=center]5492 . (SHP مايعادل
  [*=center]قوة الدفع: 843 باوند (رطل)
  [*=center]الإخراج: 1020 دورة في الدقيقة (RPM)

فوق البيانات هو خلال هذه الظروف، والحد الأقصى الاقلاع لمدة 5 دقائق عند مستوى سطح البحر.


الأداء تحت الاقلاع العادي عند مستوى سطح البحر:

• [*=center]4963 حصان
  [*=center]الطاقة: 4،580 شافت حصان (SHP)
  [*=center]الدفع: 767 باوند (رطل)
  [*=center]الإخراج: 1020 دورة في الدقيقة (RPM)

الأداء المستمر الحد الأقصى عند مستوى سطح البحر:

• [*=center]5492 SHP =عمود المحرك بالحصان
  [*=center]الطاقة: 5071 (SHP)
  [*=center]قوة الدفع: 843 باوند (رطل)
  [*=center]الإخراج: 1020 دورة في الدقيقة (RPM)

قيود المحرك:

ناتج عمود المحرك

• [*=center]الحد الأقصى مستمرة: 1020 دورة في الدقيقة
  [*=center]ماكس الاقلاع: 1020 دورة في الدقيقة
  [*=center]الاقلاع العادي: 1020 دورة في الدقيقة
  [*=center]بدءا لمدة 5 ثوان: N / A
  [*=center]عابرة (20 ثانية): 1173

HP بكرة الاداء العالي

• [*=center]ماكس المستمر: 31150 دورة في الدقيقة
  [*=center]ماكس الاقلاع: 31150 دورة في الدقيقة
  [*=center]الاقلاع العادي: متغير مع درجة حرارة الغرفة.
  [*=center]عابرة (20 ثواني): 31525 دورة في الدقيقة
  [*=center]بدءا (5 ثواني): N / A

LP بكرة الاداء الواطي

• [*=center]ماكس المستمر: 27،000 دورة في الدقيقة
  [*=center]ماكس الاقلاع: 27،000 دورة في الدقيقة
  [*=center]عابرة (20 ثواني): 27625 دورة في الدقيقة
  [*=center]الإقلاع العادي: متغير مع درجة حرارة الغرفة.

حدود درجة الحرارة محرك Interturbine:

• [*=center]ماكس المستمر: 880 درجة مئوية
  [*=center]ماكس الاقلاع: 880 درجة مئوية
  [*=center]عابرة (20 ثانية): 920 درجة مئوية
  [*=center]بدءا (5 ثواني): 920 درجة مئوية

حدود عزم الدوران الأقصى:

• [*=center]ماكس المستمر: 26113 القدم -رطل(FT-LB)
  [*=center]ماكس الاقلاع: 27680 FT-LB
  [*=center]الاقلاع العادي: 26113 FT-LB
  [*=center]عابرة (20 ثانية): 35252 FT-LB

Q400 محرك الأبعاد:

الطول: 95.40 بوصة
العرض: 30.20 بوصة
الطول: 43.50 بوصة



بكرة=increase its speed of rotation, typically to that required for operation

زيادة سرعته التناوب، عادة لما هو مطلوب في العملية




علبة التروس

• [*=center]سرعة انتاج 1020 دورة في الدقيقة لانخفاض مستوى الضجيج المروحة

[مدمن فول]

رد: «انتونوف» الأوكرانية تنشئ أول مصنع للطائرات في المملكة

المروحة الدافعة

من انتاج شركة هاملتون صنستراد الامريكية و داوتي البريطانية

القطر

: 4.11 م

عدد الشفرات

: 6

نظام :

R408 سداسي الشفرات بوماردية Q400-8

يوفر تسلق ممتازة وأداء عبور لهذه الطائرات ذات المحركين طائرة،
يولد مستويات منخفضة من الضوضاء. درجة عالية من السلامة
تعرف بانخفاض الوزن ونظام فعال للغاية و حماية من التآكل.

R408

المثبتة على محركات برات آند ويتني كندا محركات PW150A التوربيني، ويتضمن نظام المروحة R408 نظام آمنة من الفشل التحكم الإلكتروني، واختيار سرعة دقيقة ودقة مراحل التزامن. تم تصميم التكوين وحدات النظام لتخفاض تكاليف الصيانة، والقضاء على الروابط الميكانيكية إلى قمرة القيادة. يمكن استبدال ريشة او اكثر وازالتها

المكونات

مكونات نظام المروحة هي مراوح وحامي، الدوار، وحدة تحكم إلكترونية, مغزل , مزيل ثلوج بالوقت, انبوب تجمع بيتا, وحدة تحكم بصوت والاهتزاز, حاكم لسرعه الزائدة, مضخة مساعدة , قوس جامع لريش

مغزل مثل الي في سنارة الصيد

رجل يعمل لداوتي

[مدمن فول]

رد: «انتونوف» الأوكرانية تنشئ أول مصنع للطائرات في المملكة

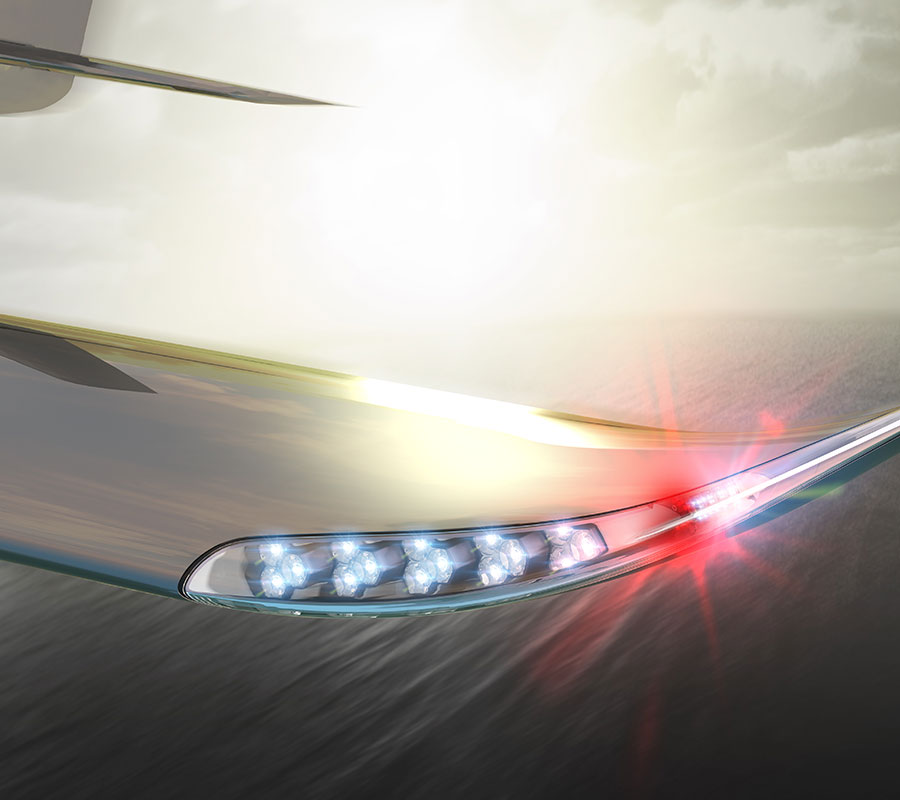

الأنوار

ستزود بواسطة الشركة الامريكية افيو للهندسة





ستزود افيو فلوريدا الاضاءة الداخلية و الخارجية
جميعها ستكون من افيو
دون ان تحدد المنتجات
واكتفت الشركة بالحديث عن الطائرة على موقعها

افيو على موقعها تتحدث ان الطائرة سينتج منها 900 لاستبدال AN 32 ,AN 26
وستنتج اول 3 نماذج في اوكرانيا عام 2016
وسينتج مصنع المملكة من 8-12 طائرة سنويا





رجل يعمل لدى افيو يقف امام منتجات الشركة فخوراً



نموذج من اعمال الشركة



المقر

http://www.aveoengineering.com/aveo-selected-for-new-antonov-132-joint-saudiukraine-production/

رابط يتعلق باعلان الشركة المشاركة في الطائرة

[مدمن فول]

رد: «انتونوف» الأوكرانية تنشئ أول مصنع للطائرات في المملكة

نظام دعم الحياة

ستقوم مجموعة ليبهير



بتقديم
نظام دعم الحياة
ليبهر عملاق الصناعة يعمل في المناجم وقطع الطائرات والانشاءات
شركة المانية سويسريه امريكية عالمية
اربحها تفوق الارباج المجمعة لعدد من شركات السيارات الالمانية
تعمل ليبهر لعقود مع ارامكو السعودية وتحصل على الكثير جدا من العقود المربحة



امثلة لما تقوم به الشركة من نظم دعم الحياة في الطائرات



نظام متحكم بالهواء من ليبهير


\نظام التحكم بتشغيل


اعمال ليبهر


نظام رفع عالي
يستخدم للحد من سرعة الاقلاع والهبوط


مثبط لقوة رفع الجناح عن الهبوط وبعض اوقات التحليق


تكييف الهواء في الطائرة ليس مكيف



عاملة/باحثة في لحظة تركيز وسعادة لدى ليبهر


لدى لبيهير الكثير ما لايمكن احصائه

[مدمن فول]

رد: «انتونوف» الأوكرانية تنشئ أول مصنع للطائرات في المملكة

الاكترونيات الطائرة




ستقوم الشركة الامريكية الرائدة هوني ول



بتزويد الكترونيات الطائرة

هل تعلم انه في عام 2007 تكلفت شركات رحلات الطائرات الامريكية 18 مليار دولار
بسبب تاجيل رحلات الطيران لسوء الاحوال الجوية وهو مايزيد عن احتياطي النقدي
المصري في عام 2016 البالغ 16 مليار فقط

اليك ماتقدمة شركة هوني ول

لدى هوني ول خمسة نماذج من
منها





رادار الطقس ثلاث الابعاد









يقوم بتنبية الربان عند التحليق مايعطي الربان الفرصة لتغير المسار قبل الدخول في عين العاصفة

هل سئلت نفسك يوما كيف بتفادى الطيارون الاستصدام ببعض او بجبل
اليك حلول هوني ول فهي اول من ابتكرت






جهاز الوعي لتضاريس والمرور* الازدحام الجوي بالطائرات*








في ارض المطار لم تنسى هوني ول الزحام تساعد ايضا في تنظيم الطائرات







هوني ول لديها مستشعرات لكل شئ

منها الضغط على سبيل المثال


هذا المستشعر المغناطيسي الصغير في الاسفل
هو من له الفضل الكبير في تحديد المكان


وهذا يستشعر القوة


اما هذا مستشعرات مايكرويف




انظر لحجم مستشعر من هونويل
لدى هونويل مستشعر لكل شئ وشعارهم البقائية والاداء







الاتصال بالاقمار



هونويل لا تجعلك وحيد في سماء


لديها قنوات متعددة من 2-7 كما تريد
تسمع بتمرير بينات الطائرة
او حتى فاكس واتصال صوتي او مكامة فديو او انترنت بسرعة 480 كيلو بايت
لن تشعر بالوحدة في السماء ستبقى انت وطائرتك متصلين بالارض







هوني ول تحدد وتحمي

في حالات الطائرة انظمة هونويل تسمح بتحديد الطائرة وترسل اهم البيانات عن موقعها



مسجل رحلة
خمسين عام من الخبرة هونويل في تسجيل الرحلات






هناك الكترونيات لاتصال والارتفاع والملاحة وادارة الكابينة الخ

مدراء هوني ويل سعداء


لافتتاح مركز ضخم للابتكار والبحث والتدريب الظهران في السعودية

[ضيف]

رد: تقرير قناة اكرانيا عن انتونوف 132 السعودية

الانتونوف لها موضوع مخصص فيمنع تشتيت المواضيع ..


@3z000z-24

مغلق ..

كما أن العضو يتعمد تشتيت المواضيع لذلك يُحظر ..
