الغواصة الروسية LADA CLASS:
هي احدث غواصة ديزل روسية من الجيل الرابع من تصميم مكتب روبين العريق لاستخلاف القاتل الهادئ الشهير ب كيلو أخف من شقيقتها الكيلو حيث تزن 1760 طنا في حين انها تملك تكنولوجيات حديثة بنسبة 70 بالمائة اكثر، مقسمة من الداخل الى خمسة اقسام رئيسية ببدن مزدوج ومغطى بطبقة عازلة جديدة لكتم الصوت ويشغلها طاقم من 36 فردا فقطيدفع الغواصة محركي ديزل ومحرك كهربائي بالاضافة الى محرك بخلية وقود اكسجين من نوع كريستال يسمح للغواصة بالبقاء في الاعماق بدون طفو لمدة تفوق ال 15 يوما
تتسلح الغواصة بستة انابيب طوربيد صاروخية عيار 533 ملم من نوع شكافال الشهير بالاضافة الى بطارية صواريخ م/ط من نوع S-N-15 بمداها البالغ 40 كيلومترا لتؤمن حماية كاملة للغواصة ضد الحوامات وطائرات كشف الغواصات ضعيفة الحماية في العادة بالاضافة الى صواريخ الSS-N-27 بمداها البالغ 300 كيلومتر المضادة للسفن وأهداف السطح والاهداف البرية
تقدم الغواصة قوة نارية هائلة ودعما للاسطول لا مثيل له وبامكانها العمل ايضا بشكل مستقل بالقرب من موانئ العدو واهدافه الثمينة الاخرى

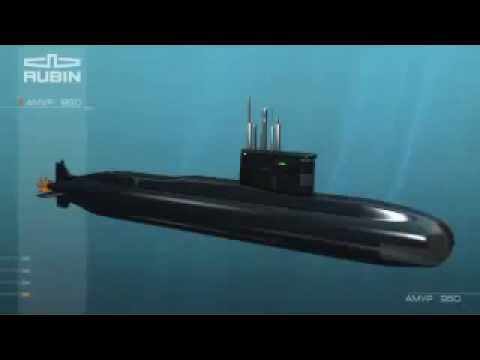

يقدم لنا مكتب روبين نموذجا اصغر وهي لادا 950 مسلحة فقط باربع انابيب كوربيد لكنها بالمقابل مسلحة بانابيب اطلاق صواريخ CLUB-S عمودية !!! يبلغ عددها 10 قواذف
معدات وتجهيزات الحرب الالكترونية فقد زودت الغواصة بردار استشعار .MRK-50E ممزوج مع نظام بيرسكوب متطور يقوم بعرض الحالة العامة على السطح والجو وتحديد الاهداف.اضافة الى جهاز سونار رقمي ايجابى وسلبى, ويتميز بحساسية اشعاعية سلبية عالية ومتطورة بمراحل عن تلك الموجودة فى المشاريع السابقة مثل الكيلو , وهوالذي يقوم بالكشف عن الغواصات وسفن السطح واجهزة السونار للعدو على السواء يبلغ مدى السونار ± 30 ° حول قطاع الهدف المستهدف وهو من نوع MGK-400EM ، أما عن نظام القتال فهناك الرهيب MVU 110EM الذي يسمح بتتبع خمس اهداف والاطباق على هدفين في نفس الوقت ، اما بالنسبة لوسائل الملاحة والاتصال فقد زودت الغواصة بانظمة اتصال راديو انظمة ملاحة بالاقمار الصناعية العاملة بمنظومة جلوناس الروسية و جى بى أس الاميركية ، و في مايخص انظمة الدفاع الالكتروني فقد زودت الغواصة بنظام MSE المجهز برادار انذار مبكر تحت مائي الذي يعمل على اكتشاف الاهداف المعادية و تحديد وجهتها , كما زودت الغواصة بشاشات عرض رقمية بالكامل تقوم بعرض المعلومات التي يعالجها الكمبيوتر المركزي العالي السرعة والمتعلقة بالحالة العامة خارج الغواصة وعلى السطح ،عرض الاهداف بالاضافة الى عرض ومراقبة اداء الغواصة ، كما يقوم الحاسوب المركزي العالى الكفائة بحساب المسافة بين الغواصة وبين الهدف و تحديد الوقت المناسب لتصويب ونوعية السلاح المناسب لاصابة الهدف تدميره، كما يقوم الكمبيوتر بإقتراح المناورات المناسبة للغواصة في حال استهدافها من قبل اى عداءات خارجية.حتى عام 2004 كانت البحرية الروسية هى المشغل الوحيد لتلك الفاتنة القاتلة وبعدد وحدة واحدة فقط تحت الطلب , ودخلت الخدمة رسميا فى نوفمبر 2005 تحت فترة اختبارية , بالرغم من ان اولوية البحرية الروسية دائما هى الغواصات النووية , وفى يوليو 2005 اعلن مكتب روبين للصناعات البحرية عن ميلاد اللادا الثانية فى حوض السفن بسان بطرس برج, واطلق على الغواصة الجديدة أسم (Kronshtad ) , وتم قبولها فى البحرية الروسية فى أكتوبر 2006 للقيام بالاختبارات البحرية , وتخطط البحرية الروسية لبناء 8 فاتنات اخريات من ( اللادا ) لاستبدال القاتلة الصامتة ( الكيلو ) فى أسطولى بحر البلطيق والبحر الأسود.

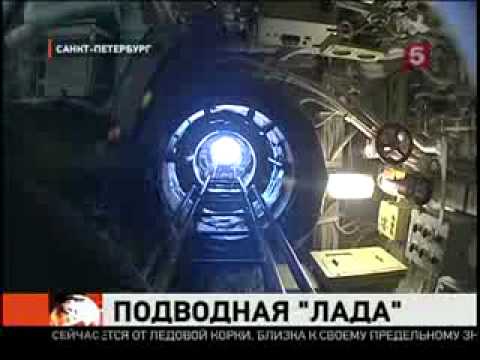

صور للغواصة
صور لوحدة تحكم الغواصة
الغواصة الروسية LADA CLASS:
هي احدث غواصة ديزل روسية من الجيل الرابع من تصميم مكتب روبين العريق لاستخلاف القاتل الهادئ الشهير ب كيلو أخف من شقيقتها الكيلو حيث تزن 1760 طنا في حين انها تملك تكنولوجيات حديثة بنسبة 70 بالمائة اكثر، مقسمة من الداخل الى خمسة اقسام رئيسية ببدن مزدوج ومغطى بطبقة عازلة جديدة لكتم الصوت ويشغلها طاقم من 36 فردا فقطيدفع الغواصة محركي ديزل ومحرك كهربائي بالاضافة الى محرك بخلية وقود اكسجين من نوع كريستال يسمح للغواصة بالبقاء في الاعماق بدون طفو لمدة تفوق ال 15 يوما
تتسلح الغواصة بستة انابيب طوربيد صاروخية عيار 533 ملم من نوع شكافال الشهير بالاضافة الى بطارية صواريخ م/ط من نوع S-N-15 بمداها البالغ 40 كيلومترا لتؤمن حماية كاملة للغواصة ضد الحوامات وطائرات كشف الغواصات ضعيفة الحماية في العادة بالاضافة الى صواريخ الSS-N-27 بمداها البالغ 300 كيلومتر المضادة للسفن وأهداف السطح والاهداف البرية
تقدم الغواصة قوة نارية هائلة ودعما للاسطول لا مثيل له وبامكانها العمل ايضا بشكل مستقل بالقرب من موانئ العدو واهدافه الثمينة الاخرى
يقدم لنا مكتب روبين نموذجا اصغر وهي لادا 950 مسلحة فقط باربع انابيب كوربيد لكنها بالمقابل مسلحة بانابيب اطلاق صواريخ CLUB-S عمودية !!! يبلغ عددها 10 قواذف
معدات وتجهيزات الحرب الالكترونية فقد زودت الغواصة بردار استشعار .MRK-50E ممزوج مع نظام بيرسكوب متطور يقوم بعرض الحالة العامة على السطح والجو وتحديد الاهداف.اضافة الى جهاز سونار رقمي ايجابى وسلبى, ويتميز بحساسية اشعاعية سلبية عالية ومتطورة بمراحل عن تلك الموجودة فى المشاريع السابقة مثل الكيلو , وهوالذي يقوم بالكشف عن الغواصات وسفن السطح واجهزة السونار للعدو على السواء يبلغ مدى السونار ± 30 ° حول قطاع الهدف المستهدف وهو من نوع MGK-400EM ، أما عن نظام القتال فهناك الرهيب MVU 110EM الذي يسمح بتتبع خمس اهداف والاطباق على هدفين في نفس الوقت ، اما بالنسبة لوسائل الملاحة والاتصال فقد زودت الغواصة بانظمة اتصال راديو انظمة ملاحة بالاقمار الصناعية العاملة بمنظومة جلوناس الروسية و جى بى أس الاميركية ، و في مايخص انظمة الدفاع الالكتروني فقد زودت الغواصة بنظام MSE المجهز برادار انذار مبكر تحت مائي الذي يعمل على اكتشاف الاهداف المعادية و تحديد وجهتها , كما زودت الغواصة بشاشات عرض رقمية بالكامل تقوم بعرض المعلومات التي يعالجها الكمبيوتر المركزي العالي السرعة والمتعلقة بالحالة العامة خارج الغواصة وعلى السطح ،عرض الاهداف بالاضافة الى عرض ومراقبة اداء الغواصة ، كما يقوم الحاسوب المركزي العالى الكفائة بحساب المسافة بين الغواصة وبين الهدف و تحديد الوقت المناسب لتصويب ونوعية السلاح المناسب لاصابة الهدف تدميره، كما يقوم الكمبيوتر بإقتراح المناورات المناسبة للغواصة في حال استهدافها من قبل اى عداءات خارجية.حتى عام 2004 كانت البحرية الروسية هى المشغل الوحيد لتلك الفاتنة القاتلة وبعدد وحدة واحدة فقط تحت الطلب , ودخلت الخدمة رسميا فى نوفمبر 2005 تحت فترة اختبارية , بالرغم من ان اولوية البحرية الروسية دائما هى الغواصات النووية , وفى يوليو 2005 اعلن مكتب روبين للصناعات البحرية عن ميلاد اللادا الثانية فى حوض السفن بسان بطرس برج, واطلق على الغواصة الجديدة أسم (Kronshtad ) , وتم قبولها فى البحرية الروسية فى أكتوبر 2006 للقيام بالاختبارات البحرية , وتخطط البحرية الروسية لبناء 8 فاتنات اخريات من ( اللادا ) لاستبدال القاتلة الصامتة ( الكيلو ) فى أسطولى بحر البلطيق والبحر الأسود.
صور للغواصة
صور لوحدة تحكم الغواصة
