الصاروخ الموجه سلكياً المضاد للدبابات .. كونكورس .

[salah_5999]

رد: الصاروخ الموجه سلكياً المضاد للدبابات .. كونكورس .

للتوضيح شيخ صلاح وبعد ترجمة عدة مصادر روسية ، توصلت للتالي :

- الكونكورس يتوافر بثلاثة أنوع وليس إثنين كما كان يعتقد ، هما 9M113 و9M113M و9M113M1 .
- الصورة 1 تخص النموذج الأولي 9M113 الذي دخل الخدمة العام 1974 .
- الصور من 1 - 4 تخص النوع 9M113M الذي دخل الخدمة بداية التسعينات واشتمل على رأس حربي ثنائي .
الصورة 1 - 2 تخص النوع الأحدث والأخير 9M113M1 الذي دخل الخدمة العام 2004 وهو مجهز بمسبار مقحم (محشور) في الرأس الحربي وبفكرة مماثلة لعمل التاو 2A .

كلام جميل جدا
لكن موضوع ان المسبار محشور تحتاج الى توضيح
لن خلف المسبار مباشرة هناك كتلة التحكم في اسطح السيطرة
الكلام طيب لكن يحتاج لتدعيم بصور و توضيحات
فهذه معلومة جديدة اجزم انه للمرة الاولى تطرح ...

[anwaralsharrad]

رد: الصاروخ الموجه سلكياً المضاد للدبابات .. كونكورس .

كلام جميل جدا
لكن موضوع ان المسبار محشور تحتاج الى توضيح
لن خلف المسبار مباشرة هناك كتلة التحكم في اسطح السيطرة
الكلام طيب لكن يحتاج لتدعيم بصور و توضيحات
فهذه معلومة جديدة اجزم انه للمرة الاولى تطرح ...

التصوير البطيء يعرض لنا الكثير من الأمور الخافية علينا ، وكذلك أخطائنا في توصيف الأمور على غير حقيقتها !!!



لحظة خروج الصاروخ من فوهة الحاوية خلال أجزاء من الثانية ، ويلاحظ أن المسبار لم يظهر بعد !! وفي الصورة للأسفل بعد إندفاع المسبار للأمام وظهوره السريع .



الصورة للأسفل تعرض ما سبق وأن أكدناه (مع وجود إستثناءات محدوده) أن الحاوية تستخدم وهي مغلقة الجانبين والفيديو الذي إستدليت به أخي صلاح عن أنه يمكن إطلاق الصاروخ وغطاء الحاوية الأمامي مفتوح غير دقيق وإشتمل على خدعة بصرية لا أكثر (الغطاء ليس له علاقة بالحاوية محل الإستخدام بل هو لعملية إطلاق سابقة وإتجاه سلك التوجيه يؤكد هذا الرأي) !!!

[anwaralsharrad]

رد: الصاروخ الموجه سلكياً المضاد للدبابات .. كونكورس .

[salah_5999]

رد: الصاروخ الموجه سلكياً المضاد للدبابات .. كونكورس .

كلامك صحيح اخ انور
لقد خدعنا و تفسيراتنا اجتهادية بالكامل في وقتها
ما زالت قضية المسبار المحشور غريبة علي وكيفية نجاحها نظرا لقطر المسبار الكبير و حجم الية التحكم في الاسطح الكبيرة التي لا تسمح بدخول المسبار ويبدو انها عدلت بالكامل
ماذا عن قدرت اختراق هذا النوع من الكونكورس ؟
وهل لديك صور لحاوياته وما هو مكتوب عليها ؟

https://www.youtube.com/watch?v=zopwVY9L6mA&index=3&list=PL3447MjsHFmUycwJvvCT4ElfLqFMU8Ow5

[salah_5999]

رد: الصاروخ الموجه سلكياً المضاد للدبابات .. كونكورس .

من جورجيا

---

[anwaralsharrad]

رد: الصاروخ الموجه سلكياً المضاد للدبابات .. كونكورس .



التحسينات طالت شحنة دفع أو قذف الصاروخ خارج الحاوية ، بالإضافة لأنصال أو أجنحة صغيرة لا أعلم صراحة الحكمة منها في ظل وجود أجنحة الكانارد !! بالإضافة لتعزيز قابلية الرأس الحربي (لا يوجد رقم محدد لقابلية الإختراق ، وأعتقد ولا أجزم أن هذا الأمر أمكن إنجازه عن طريق زيادة مسافة المباعدة والله أعلم) .

[salah_5999]

رد: الصاروخ الموجه سلكياً المضاد للدبابات .. كونكورس .

التحسينات طالت شحنة دفع أو قذف الصاروخ خارج الحاوية ، بالإضافة لأنصال أو أجنحة صغيرة لا أعلم صراحة الحكمة منها في ظل وجود أجنحة الكانارد !! بالإضافة لتعزيز قابلية الرأس الحربي (لا يوجد رقم محدد لقابلية الإختراق ، وأعتقد ولا أجزم أن هذا الأمر أمكن إنجازه عن طريق زيادة مسافة المباعدة والله أعلم) .

هل المعلومة من تحليل الصورة ام من معلومات موثوقة ؟
انا سبق ان دققت في امر الجنيحات الصغيرة
ومما لاحظته على هذا النوع انه اكث استقرار خلال طيرانه من الانواع السابقة
كونه ازيل الجزء الامامي ودمج بالداخل فان طول الصاروخ بالكامل زاد عن السابق وممكن ان يكون ذلك لحق بتعديل على الراس الحربي الرئيسي بزيادة قدرته على الاختراق.

[salah_5999]

رد: الصاروخ الموجه سلكياً المضاد للدبابات .. كونكورس .

[anwaralsharrad]

رد: الصاروخ الموجه سلكياً المضاد للدبابات .. كونكورس .

هل المعلومة من تحليل الصورة ام من معلومات موثوقة ؟
انا سبق ان دققت في امر الجنيحات الصغيرة
ومما لاحظته على هذا النوع انه اكث استقرار خلال طيرانه من الانواع السابقة
كونه ازيل الجزء الامامي ودمج بالداخل فان طول الصاروخ بالكامل زاد عن السابق وممكن ان يكون ذلك لحق بتعديل على الراس الحربي الرئيسي بزيادة قدرته على الاختراق.

لا .. مصادر روسية وليس تحليل شخصي .. قياسات الصاروخ والحاوية لم تتغير .

[anwaralsharrad]

رد: الصاروخ الموجه سلكياً المضاد للدبابات .. كونكورس .

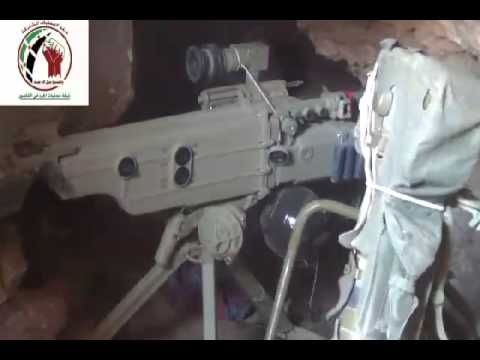

ثروة وطنية تركت في أرض المعركة قبل الإنسحاب من كسب !!!





صاروخ ميلان الفرنسي ..

[anwaralsharrad]

رد: الصاروخ الموجه سلكياً المضاد للدبابات .. كونكورس .

[anwaralsharrad]

رد: الصاروخ الموجه سلكياً المضاد للدبابات .. كونكورس .

[الخليج العربي]

رد: الصاروخ الموجه سلكياً المضاد للدبابات .. كونكورس .

تدريب على استخدام الكونكورس من قبل متمردي شرق أوكرانيا

[ضيف]

رد: الصاروخ الموجه سلكياً المضاد للدبابات .. كونكورس .

ركز في الصورة جيداً أخي صلاح وهي قبل إطلاق الصاروخ !! حيث أن الغطاء الأمامي لحاوية الصاروخ مفتوح !! وهذا يرجح فرضية أن المسبار أو المجس لا يثبت مع مقدمة الصاروخ بل أنه يوضع قبل عملية الإطلاق بعد فتح الغطاء !! وبإنتظار ملاحظاتك بعد مشاهدة الفيديو ..

أخي الحبيب أنور anwaralsharrad
لا أعتقد بصحة ما تقول
انظر في الفيديو جيدا في الثانية 26 والثانية 27
ستلاحظ أن الغطاء الخاص بالصاروخ المثبت على القاعدة يفتح ثم ينطلق الصاروخ
ويبدو ان الصاروخ المفتوح هو صاروخ تم رمايته مسبقاً
شاهد الرماية الأولى من هنا

https://www.youtube.com/watch?v=6rzB_q7XkiM

[ضيف]

رد: الصاروخ الموجه سلكياً المضاد للدبابات .. كونكورس .

نصائح وتحذيرات إستخدامات الصاروخ من دفتر الشروط ..

CHAPTER II.
HOW TO USE WEAPONS
Exploitation of anti-complex. Safety measures

to avoid accidents when working with complex anti should strictly observe the safety precautions:

1. Do not allow personnel to work who has not studied the material part and operating 9P135M launcher and missiles 9M113 and 9M111.
2. Do not install the containers with missiles exposed fall without capping the height of 0.5 m and a height of more than capping with 1.5 m
3. Start ATGM only with the hatches closed machine.
4. When starting ATGM avoid finding personnel, ammunition, explosives and flammable substances in the danger zone during firing (Figure)



   Danger Zone, arises when starting ATGM

5. If the rocket did not come out of the container, it is necessary to repeat the run. In case of repeated failure to wait at least 5 minutes. and remove the container with a missile.
6. To avoid damage to the rocket 9M1113 (9M111) to install it in a combat situation only when shooting.
7. When installing in combat missiles 9M113 (9M111) shoot a gun is not recommended.
8. When loading (unloading) missiles 9M113 (9M111) in laying and ramming them to avoid hitting the guide protrusions inside the machine.
9. When the location of the complex in an open area near the plant spacing missile 9M113 (9M111) and the wall should be: side - at least 1m behind - at least 2 m
10. When the location of the complex inside the capital building volume of such premises shall not be less than 130 m3, the opposite wall must be at least 10 m or having an opening (break, window, etc.), and the presence of people after being shot more than 5 minutes. without protection is not acceptable. Settlement after two shots required to leave the premises.

NEVER:

• ATGM be started without ear protection staff shlemafonom operator;
• transfer mechanism box 9P135M start position battles. and cocking lever mechanism to detect the target;
• throw and rocket launcher;
• cocking lever mechanism when the flag in position outdoorsy.;
• disassemble projectiles and launcher 9P135M with educational objectives;
• apply fighting products in the classroom;
• turn handwheel lifting and rotating mechanisms 9P135M launcher located in the packing.

Selection and preparation of a firing position
When shooting on a sunny day in the presence of haze filter must be installed in the sight 9SH119M1. Should not be done shooting, if the field of view sight 9SH119M1 fall extraneous sources of strong infrared radiation (sun, lighting spotlights and missiles). In this case, wait for the light or noise from sight 9SH119M1 or change position. When shooting forward in the direction the car's intake pipe must be omitted.
while operating missile in flight DO NOT MAKE start or stop the engine car!
The best conditions for launching missiles 9M113 (9M111) is a longitudinal direction relative to the axis of the rocket car. When rocket launch vehicle with the engine running, you must install 1600-2000 rev / min, the engine crankshaft.
firing positions must be selected from the conditions of a possible firing in a given sector with providing direct optical visibility goal. In the line of fire should not be trees, poles, wires, technology and people. The site must be as even as possible.
With the engine running the machine be set so that the exhaust gases do not obstruct the gunner. Machine at least 15 meters between themselves in the firing position to put forbidden because of the danger zone that occurs when shooting.
Translated complex from traveling to combat

1. Open the door gunner;
2. Remove IP from the stopper stowed position;
3. Open PU way to the right hand;
4. Translate guide and position for charging.
5. Remove the cover from the guide and the cover of the connector from the carriage guide and fix it on the right cheek guide.
6. Extract missile 9M113 (9M111) stacking of the crew compartment or starboard.
7. Remove the plug cover missiles, set to guide the missile to its fixed position.
8. Translate guide the rocket in position to start to deploy IP manually in the direction of the axis of the gun.
9. Open the protective flap 9SH119M1 sight.
10. Close all hatches.
11. Give the gun a maximum angle of declination.
12. Enable the toggle button on the PTR BU-25-2C. toggle NB-Dc put in position BS dimmer to adjust luminous Cross at gunpoint 9SH119M1. Closing transfer to the firing position and readiness for the launch of the complex is determined by the ready light to fire next to the Start button.

Target detection, and control of a rocket launch

Mesh visor and glowing brand sight 9SH119M1

Overview area, battlefield surveillance, search and target detection is performed through the gunner sight BPK-1-42 or 9SH119M1 sight.

1. Finding and selecting a target, determine approximate distance to the target using a rangefinder scale sight BPK-1-42 or 9SH119M1 sight.
2. Targeting and tracking it through the scope 9SH119M1 produce rotation of the rotary flywheels and lifting mechanisms launcher.
3. When you exit the goal of sight sight 9SH119M1 and choosing angles of rotation PU tighten the tower to the desired angle.
4. Establish a comfortable working brightness brand 9SH119M1 sight using the dimmer on the unit BU-25-2C.
5. Adjust the sharpness of subjects in the field of view sight 9SH119M1 dioptric ring.
6. To start the restore central lumen luminous mark on the target device, and continued to hold it on purpose, press the START button. Missile control is reduced to Hold (handwheel drive guidance) central lumen luminous mark on the center of the sight 9SH119M1 goal before its defeat. If the visible contour goal is great enough, the gunner must keep the central lumen to the most vulnerable
7. spot targets.

@@@@@@@@@@@

تفاصيل منصة الإطلاق ..

CHAPTER I.
PURPOSE AND STRUCTURE OF ARMS BMP-2
16. LAUNCHER 9P135M

9P135M1 launcher is designed to provide anti-tank starts when setting out its raspberry and subsequent management of their mission to defeat the purpose.
launcher 9P135M / Fig. 25 / 9P56M machine consists of, ground control equipment and start-up mechanism.
9P56M machine is designed to fasten the ground control equipment and machinery 9S451M starter, mounted and fixed projectile guidance on its horizon and vertical.
machine consists of a removable tripod 23, swivel 12, cradles 8, 4 visor bracket, swivel 13 and the lifting mechanism 29 and cable 11.
swivel bearing element 12 is a rotating machine part. It fixed and rotary lift 29 13 mechanisms. Guide 8 with holder 4 reticle / device which is attached 9SH119M1 / rocker is part of the machine. It is connected to the swivel 12 is hinged and can be rotated in a vertical plane.
Ground Control Equipment / NAU / consists of devices and hardware 9SH119M1 Pos.2 block position 1 / Fig. 26 /.
9SH119M1 device is designed for a visual overview of the area, select a specific purpose and further tracking her movements, the infrared receiver lamp lights projectile and converting it into a frequency-modulated electrical signal, which determines the angular position of the projectile with respect to the line of sight.
9SH119M1 device attached via flare ribbons on the bracket 35 4 reticle.
Apparatus unit 31 is screwed to the swivel. The mechanism trigger 28 is designed for issuing a start command shell and electromechanical device is mounted in a separate housing.

1 - device 9Sh119Ml 2 - axle 3,10,27 - socket, 4 - bracket; 5.26 - handle 6 - stop 7 - tip 8 - cradle; 9,15,21,24,25 - handle 11 - Cable, 12 - Swivel 13 - swivel mechanism 14 - clip 16 - rod, 17 - spring; 18.22 - clamp, 19 - left suspension, 20-fence, 23 - Tripod, 28 - start mechanism; 29 - Linkage, 30 - the lever, 31 - instrumental 9S474 block; 32 - Bearing; 33 - finger; 34 - Screw, 35 - clamps; 36.37 - screws.

1 - instrumental 9S474 block 2 - guidance device 9SH119M1 3 - Illuminator, 4.6 - cartridges drying 5 - block dimming 7 - fork, 8 - caps 9 - fork SH1, 10 - fork R2 11 - clip .

9P135M launcher allows coarse and fine pointing to the horizon and vertically.
two-speed rotary mechanism. Gear change is made utoplivaniem or pulling rod located on the flywheel rotating mechanism. When elongated rod provides high speed of rotation of the rotating part, flush-rod-less.

هل من الممكن الحصول على رابط لهذا الدفتر (دفتر التعليمات) باللغة الانجليزية؟
