رد: التصميم النهائي الداخلي لمطار الملك عبد العزيز الدولي الجديد

صورة جوية للمطار بتاريخ ابريل 2013



وبصراحة شي ممتاز ان يكون المطار بثلاث مدارج

[السرب 99]

رد: التصميم النهائي الداخلي لمطار الملك عبد العزيز الدولي الجديد

تحديث مطار جدة : 8 / 6 / 2013

[السرب 99]

رد: التصميم النهائي الداخلي لمطار الملك عبد العزيز الدولي الجديد

[السرب 99]

رد: التصميم النهائي الداخلي لمطار الملك عبد العزيز الدولي الجديد

انفاق القطار الداخلي " مونوريل "








مركز الاطفاء والانقاذ












الجسور والكباري











__________________

[السرب 99]

رد: التصميم النهائي الداخلي لمطار الملك عبد العزيز الدولي الجديد

خريطة لمترو الانفاق والمونوريل حول العالم



حيث نشاهد مونوريل مركز الملك عبد الله المالي ومونوريل مطار جده

[السرب 99]

رد: التصميم النهائي الداخلي لمطار الملك عبد العزيز الدولي الجديد

ما رأيكم أن نغير عنوان الموضوع إلى ( السعودية إلى العالم الأول ) ويكون موضوع متحرك بإستمرار يعرض التطورات التي يشهدها البلد

أوووووووه
ذكرتني بموضوع الى بالساحات ياه ايام

مارئيك بعنوان
المشاريع السعودية

[O.n.n]

رد: التصميم النهائي الداخلي لمطار الملك عبد العزيز الدولي الجديد

الأمير خالد الفيصل : الملك أصر على تنفيذ المشاريع في وقت واحد لتنجز سريعا
الفيصل يتفقد سير العمل في مطار الملك عبدالعزيز الجديد

17-07-1434 04:58
مكة الآن
تفقد صاحب السمو الملكي الأمير خالد الفيصل أمير منطقة مكة المكرمة مشروع المطار لمطار الملك عبدالعزيز الجديد اليوم الاثنين حيث تجول على كافة أرجاء المشروع والتي شملت مشاريع النقل ومداخل المطار بالإضافة إلى مشاريع الصالات و برج المراقبة وكل مواقع العمل من أنفاق خدمة و مواقف .

وفي نهاية الجولة قال الأمير خالد الفيصل " أتقدم باسمي واسمكم وأهالي مدينة جدة ومنطقة مكة المكرمة لسيدي خادم الحرمين الشريفين الملك عبدالله بن عبدالعزيز وسمو ولي العهد بأسمى آيات الشكر والتقدير على هذا المشروع العظيم الذي يعتبر من أهم المشاريع التنموية لمدينة جدة ومنطقة مكة المكرمة ، ".
وتابع سموه القول " لقد تجولنا معا وشاهدنا الإنجاز الكبير لهذا المشروع وعلمت من القائمين عليه أن المشروع سينتهي إن شاء الله نهاية العام 2014 م هذا ، وبأذن الله يدخل الخدمة في بداية عام 2015م" ، مضيفا " تم اعتماد 27 مليار ريال للمرحلة الأولى التي تستوعب 30 مليون مسافر وتشمل البنية التحتية للمرحلتين الأولى والثانية

وبين سموه أن مباني المطار تشتمل على 46 بوابة تستوعب 92 طائرة في ذات التوقيت ، ويعمل بالموقع 24 ألف عامل على مدار الساعة طوال الأسبوع، ويستخدم في المشروع حوالي 2600 معدة و يعمل بالمشروع من المقاولين التنفيذين 100 مقاول فيما بلغت نسبة الإنجاز التي تمت حتى الساعة حوالي 45%.

وقال الأمير خالد الفيصل إن هذا المشروع يعد من أهم المشاريع وأكبرها في مدينة جدة وبانتهائه وبقية المشاريع التي أنجزتأو تحت الإنجاز ستكتمل البنية التحتية للمدينة ومنها مشروع الأمطار والسيول ، مشروع الصرف الصحي ، مشروع المياه المحلاة ، مشاريع الكهرباء وغيرها.

وقال هناك مشروع اعتمد في النقل العام في جدة و كذلك مشروع قطار مكة المدينة يمر بجدة وهي مشاريع عملاقة وواحد منها يكفي أن يفخر به الإنسان في أي دولة بالعالم في حين أنها تنفذ جميعا في مدينة جدة لذا باسم أهالي جدة اقدم شكري لهذا الرجل الذي أصر على تنفيذها في وقت واحد ودفعة واحدة لكي تنجز في اسرع وقت ممكن ألاوهو سيدي خادم الحرمين الشريفين الملك عبدالله بن عبدالعزيز والذي يصر على أن ترتقي كل المدن في المملكة إلى مصاف الدول العالمية.

وأكد سموه وجود مشروع لدى أمانة جدة لتغير واجهة المطار الجنوبية إلى واجهة حضارية تواكب ما يشهده المطار من تطور وقال الدراسات أوشكت على الانتهاء وبنهايتها سيتم التنفيذ ، مضيفا أن جدة كانت ولا تزال وستبقى دائما اجمل عروس ونحن نزف هذه العروس للمواطن في جدة ونريد أن نلبسها اجمل الحلل لهذا العريس العزيز على انفسنا جميعا وهو مواطن جدة.

وفي رد على سؤال أحد الصحفيين فيما يتعلق بتعثر المشاريع ، أكد سموه بأن التعثر لا يكاد يذكر بينما أن المشاريع العملاقة تسير وفق الخطة الزمنية وكل مدن العام يوجد بها مشاريع منجزة وأخرى متعثرة ونحن نعمل لدعم المشاريع المتعثرة لتصبح تحت التنفيذ حتى وإن كانت صغيرة.

الجدير بالذكر أن مطار الملك عبدالعزيز الدولي يعتبر من أكبر المطارات في منطقة الشرق الأوسط وآسيا حيث يتربع على ارضٍ تبلغ مساحتها قرابة 105 الأف كيلومتر مربع ، تحتوي في داخلها على العديد من المنشئات والمرافق التي تخدم المطار ، حيث تقرر تنفيذ المشروع بجميع مراحله على نفس الأرض.

الهدف من إنشاء المطار الجديد

جاءت الحاجة لإنشاء مطار جديد نظراً للأقبال الزائد على مدينة جدة وارتفاع اعداد المسافرين من عام لآخر بشكل يزيد عن الطاقة الاستيعابية للمطار الحالي وتطور حركة النقل الجوي في المنطقة والطموح القائم لدى الهيئة العامة للطيران المدني في أن يتم أنشاء واحد من اكبر واهم المطارات في العالم ليكون صاحب سبق في المنطقة ويستحوذ على حصة كبيرة من حركة النقل الجوي والترانزيت وان يصبح مطاراً محورياً يربط الشرق بالغرب.
مراحل المشروع :
المرحلة الأولى : تهدف إلى خدمة ٣٠ مليون مسافر سنوياً بحلول عام ٢٠١٤ م
المرحلة الثانية : تهدف إلى خدمة ٤٣ مليون مسافر سنوياً بحلول عام ٢٠٢٥ م
المرحلة الثالثة : تهدف إلى خدمة ٨٠ مليون مسافر سنوياً بحلول عام ٢٠٣٥ م
المرحلة الأولى ( الرئيسية )
تحتوي المرحلة الأولى على عقدين متوازيين جاري العمل عليهما في وقتٍ واحد

المرحلة الأولى

عقد 421 :مجمع صالات الركاب ، أبراج المراقبة والخدمات المساندة
• صالة المسافرين بمساحة 670 ألف متر مربع
• طاقة استيعابية 30 مليون مسافر سنوياً ويخدم الرحلات الداخلية والدولية
• 220 كاونتر لخدمة المسافرين مع 80 جهازخدمة ذاتية للمسافرين
• نظام آلي لنقل ركاب الرحلات الدولية داخل مبنى المطار ونفق يوصل للمرحلة الثانية
• نظام مناولة الحقائب الآلي ونفق يوصل للمرحلة الثانية
• 46 بوابة : 25 دولي ، 13 محلي بالإضافة إلى 8 مزدوجة الاستعمال
• 96 جسراً متحركاً للطائرات : جسرين (2) لكل بوابة بالإضافة إلى ثلاثة جسور (3) للطائرات طراز F (A380)
• ثلاث صالات لركاب الدرجة الأولى ورجال الأعمال ( 1 محلي و 2 دولي)
• فندق لركاب الترانزيت يضم 120 غرفة
• برج المراقبة الجوي ،بارتفاع أكثر من 135م، أحد أعلى أبراج المراقبة في العالم
• برج دعم المراقبة الغربي وكافة المعدات والأنظمة المتكاملة.
• محطة إطفاء وإنقاذ
• 2 مراكز معلومات متكاملة بشبكة كابلات ألياف ضوئية بجهوزية 100%
المرحلة الأولى
عقد 421 : مجمع صالات الركاب ، أبراج المراقبة والخدمات المساندة .
• صالة المسافرين بمساحة 670 ألف متر مربع .
• طاقة استيعابية 30 مليون مسافر سنوياً ويخدم الرحلات الداخلية والدولية.
• 220 كاونتر لخدمة المسافرين مع 80 جهازخدمة ذاتية للمسافرين.
• نظام آلي لنقل ركاب الرحلات الدولية داخل مبنى المطار ونفق يوصل للمرحلة الثانية.
• نظام مناولة الحقائب الآلي ونفق يوصل للمرحلة الثانية.
• 46 بوابة : 25 دولي ، 13 محلي بالإضافة إلى 8 مزدوجة الاستعمال.
• 96 جسراً متحركاً للطائرات : جسرين (2) لكل بوابة بالإضافة إلى ثلاثة جسور (3) للطائرات طراز F (A380) .
• ثلاث صالات لركاب الدرجة الأولى ورجال الأعمال ( 1 محلي و 2 دولي).
• فندق لركاب الترانزيت يضم 120 غرفة.
• برج المراقبة الجوي ،بارتفاع أكثر من 135م، أحد أعلى أبراج المراقبة في العالم.
• برج دعم المراقبة الغربي وكافة المعدات والأنظمة المتكاملة.
• محطة إطفاء وإنقاذ.
2 مراكز معلومات متكاملة بشبكة كابلات ألياف ضوئية بجهوزية 100%.
قيمة المشروع 11.986.000.000 ريال.
المرحلة الأولى
عقد 422 : ساحات وممرات الطيران ، الطرق ، الأنفاق ، الجسور ، مراكز المنافع والبنية التحتية ، مركز نقل الركاب والخدمات المساندة :
• ممرات جانب الطيران : طول كلي 25 كلم.
• ساحات جانب الطيران : مساحة كلية 1.5 مليون متر مربع.
• ثلاث مراكز منافع رئيسية ، توفر طاقة 415 ميجا فولت أمبير وأنظمة تكييف ، مياه صرف وكافة الخدمات المرتبطة بمبنى المطار.
• مركزمنافع رابع لخدمة مدينة المطار.
• شبكة المرافق والخدمات : كهرباء ، مياه ، مياه غير نقية ، مكافحة الحريق ، صرف المجاري، صرف أمطار.
• نفق الخدمات : طول كلي 7 كم.
• شبكة الطرق المؤدية للمطار : 20 كم طول متضمنة طريق سريع وكباري وأنفاق.
• مواقف للسيارات متعدد الطبقات بسعة 8200 سيارة ومواقف أرضية متسعة.
• مركز نقل الركات ومحطة لسكة الحديد للربط مع خط السكة السريع الذي يربط مكة المكرمة والمدينة المنورة.
• حقل وخزانات وقود الطائرات وشبكة توزيع الوقود.
• مشتل لخدمة أعمال تشجير المطار والخدمات التجارية للعامة.
• مسجد مميز .
• مباني والخدمات الأرضية والصيانة .
• قيمة المشروع 15.125.000.000 ريال .
• طرق ومداخل مطار الملك عبدالعزيز الدولي الجديد :
• تقوم الهيئة العامة للطيران المدني وبالتنسيق مع أمانة محافظة جدة وإدارة الطرق والمرور وتصريف السيول بمنطقة مكة المكرمة ، بإنشاء طريق سريع يربط طريق الحرمين بطريق المدينة ، وموازي لطريق النزهة الحالي والمعروف ب ( شبك المطار ) ، ويأتي إنشاء هذا الطريق ضمن مشروع مطار الملك عبدالعزيز الدولي الجديد ليكون واجهة مستقلة للمطار الجديد حيث تتعامد عليه جميع مداخل المطار الجديد والتي يتم انشاؤها حالياً وهي عبارة عن ( 7 ) جسور تصل النسيج العمراني لمدينة جدة بالمطار الجديد وتساهم في تسهيل حركة السير والتنقل من مدينة جدة الى مبنى صالات السفر ومنشئات المطار الجديد والعكس مما سيحقق تأمين طرق منفصلة لخدمة :
• المسافرين . 3- الشحن .
• الموظفين . 4- مدينة المطار المزمع انشاؤها مستقبلاً
•
• هذا وقد تم البدء في أعمال الطرق و انشاء الجسور على الطرق المتقاطعة مع طريق النزهة الحالي الواقع جنوب مشروع مطار الملك عبدالعزيز الدولي الجديد وهي كالتالي :
• جسر تقاطع طريق الأمير ماجد
• جسر طريق المكرونة .
• جسر على الطريق السريع الجديد الموازي لطريق النزهة الحالي للربط بين تقاطع طريق الأمير متعب مع طريق النزهة الحالي .
• جسران لنقل الحركة من الطريق السريع الجديد الموازي لطريق النزهة إلى طريق النزهة الحالي والعكس .
• جسر لربط الطريق السريع الجديد بتقاطع إمتداد طريق الأمل مع طريق النزهة الحالي .
• جسر لنقل الحركة من طريق المدينة المنورة إلى الطريق السريع الجديد .
• وستؤدي هذه المنظومة من الجسور إلى المحافظة على إنسيابة حركة المرور المحلية بطريق النزهة والطرق المؤيدة إليه , ويقوم المقاول حالياً بتنفيذ عدد من التحويلات بالتنسيق مع إدارة مرور جدة على طريق النزهة عند التقاطعات الرئيسية مع طريق الأمير متعب وطريق الأمير ماجد وطريق المكرونة وكذلك عند تقاطع طريق المدينة مع طريق النزهة الحالي .
ابرز تطورات المشروع
إنشاء برج المراقبة الجوية
وصل أجمالي ارتفاع برج المراقبة الجوية حالياً حوالي 80 متر من اصل 136 متر ومازال العمل مستمراً
تصريف السيول والأمطار :
و ذكر المهندس محمد بن احمد عابد انه يتم العمل بالتنسيق مع مشروع تصريف مياه السيول والأمطار بمحافظة جدة ، حيث يتم ضمن مشروع المطار تنفيذ عبارات صندوقية على جانبي صالات الركاب بطول 6 كيلو مترات من كل جانب لحجز مياه الأمطار واعادة تصريفها على مجاري السيول.
أمن وسلامة الطيران :
واكد المهندس محمد بن أحمد عابد المشرف العام على مشروع مطار الملك عبدالعزيز الدولي انه كان مقرر من ضمن التصميم المبدئي للمشروع استخدام الطاقة البديلة من خلال الواح الخلايا الشمسية حيث كان من المقرر تنفيذه فوق مبنى مواقف السيارات ، ولكن تم استثناء هذا الجزء بسبب انعكاس أشعة الشمس التي تسببه هذه الألواح الشمسية والذي بدوره يؤثر على سلامة الملاحة الجوية بالمطار.

الاحتياطات البيئية في المشروع :
أوضح المهندس محمد بن أحمد عابد أنه روعي في تصميم المطار الجديد أن يكون مؤهل للحصول على جائزة LEED ( Leader Ship In Energy and Engineering Design ( والتي تمنح للمشاريع الصديقة للبيئة ويشمل ذلك مراعاة العناصر البيئة في استخدام وتدوير الطاقة والمياه في واختيار المواد الإنشائية ، بالإضافة الى اعتماد الإنارة التي تستخدم تكنولوجيا ال.اي.دي(L.E.D) بدلاً عن إضاءات الهالوجين وذلك وذلك للتخفيف من انبعاث الحرارة وبالتالي التوفير الطاقة والتبريد ، وتحسين الأداء في التشغيل والصيانة .
الإجراءات الوقائية داخل المشروع :
يتم العمل داخل المشروع ضمن الأطر السليمة والمتبعة في عمليات الإنشاء والإعمار كما يوجد وحدة صحية وعيادة طبية وسيارات إسعاف مجهزة لأي طارئ لاسمح الله كما يوجد هناك جهاز لعمليات الإطفاء الخاص بهيئة الطيران المدني لمباشرة اي حرائق قد تحدث إضافة إلى التنسيق مع إدارة الدفاع المدني بالمنطقة كما يوجد في المشروع دوريات أمنية على مدار 24 ساعة لضبط الحالة الأمنية في الموقع .

إضغط على الصورة لمشاهدة الحجم الكامل


إضغط على الصورة لمشاهدة الحجم الكامل


إضغط على الصورة لمشاهدة الحجم الكاملhttp://www.makkah-now.com/news.php?action=show&id=9238

[ضيف]

رد: التصميم النهائي الداخلي لمطار الملك عبد العزيز الدولي الجديد

أوووووووه
ذكرتني بموضوع الى بالساحات ياه ايام

مارئيك بعنوان
المشاريع السعودية

إسم جميل جدا ,, الأن سيتم التعديل بإذن الله

[ضيف]

رد: التصميم النهائي الداخلي لمطار الملك عبد العزيز الدولي الجديد

أوووووووه
ذكرتني بموضوع الى بالساحات ياه ايام

مارئيك بعنوان
المشاريع السعودية

إسم جميل جدا ,, الأن سيتم التعديل بإذن الله

[السرب 99]

رد: التصميم النهائي الداخلي لمطار الملك عبد العزيز الدولي الجديد

خريطة لمترو الانفاق والمونوريل حول العالم



حيث نشاهد مونوريل مركز الملك عبد الله المالي ومونوريل مطار جده

على طاري المونوريلات
فلقد تم اعتماد مونوريل مركز الملك عبد الله المالي " KAFD"
وهو من طراز INNOVIA Monorail 300

[السرب 99]

رد: التصميم النهائي الداخلي لمطار الملك عبد العزيز الدولي الجديد

مشروع مركز الملك عبد الله المالي

































متحف المركز المالي معلم عالمي جديد في العاصمة هذا النموذج




المتحف على ارض الواقع

[السرب 99]

رد: التصميم النهائي الداخلي لمطار الملك عبد العزيز الدولي الجديد

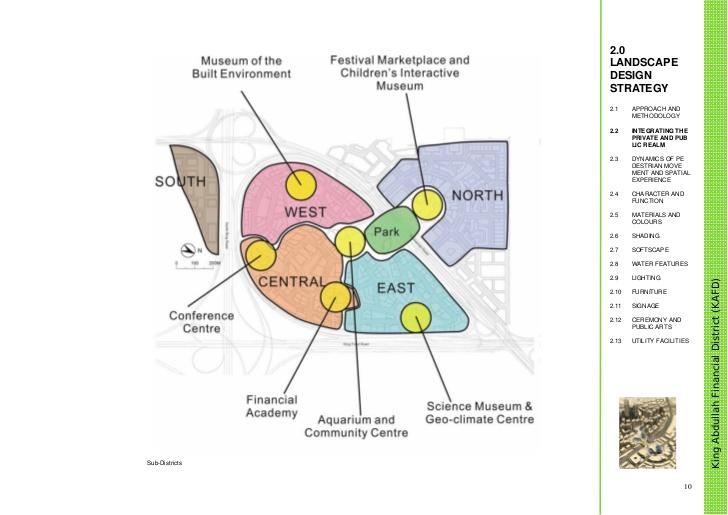

المتاحف والمراكز التي يحتويها المركز المالي :





1-مركز الأحياء البحرية الوطني السعودي














2-متحف العلوم ومركز المناخ والجيولوجيا











3-متحف الهندسة المعمارية

[السرب 99]

رد: المشاريع السعودية

تابع مركز الملك عبد الله المالي

[السرب 99]

رد: التصميم النهائي الداخلي لمطار الملك عبد العزيز الدولي الجديد

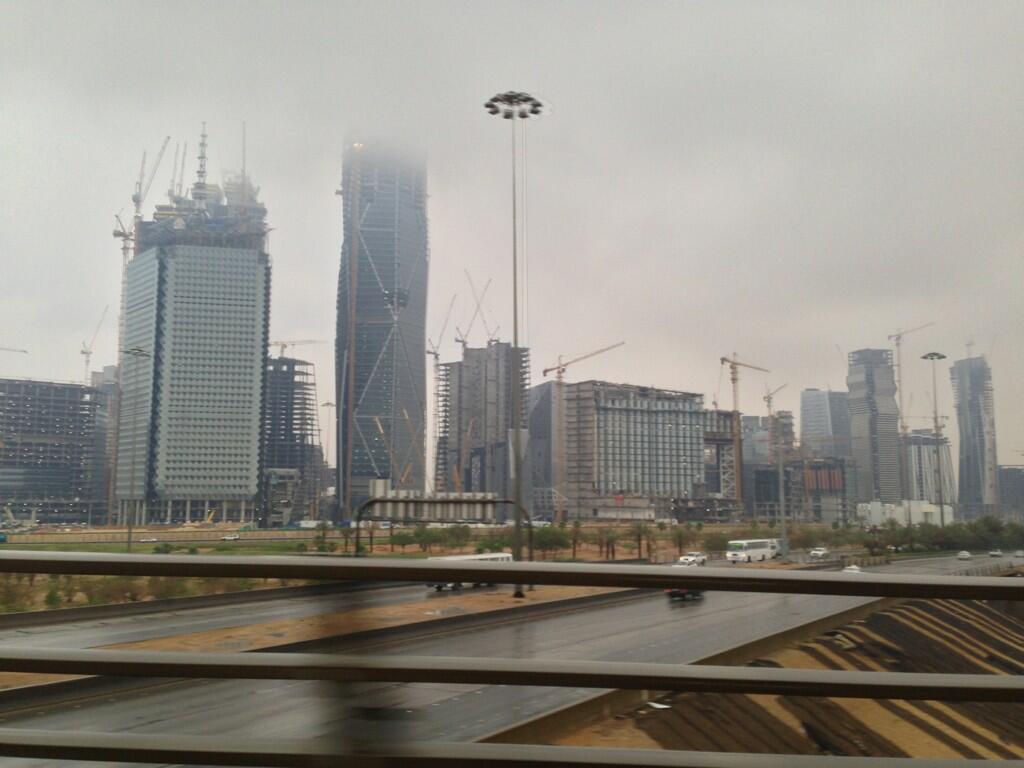

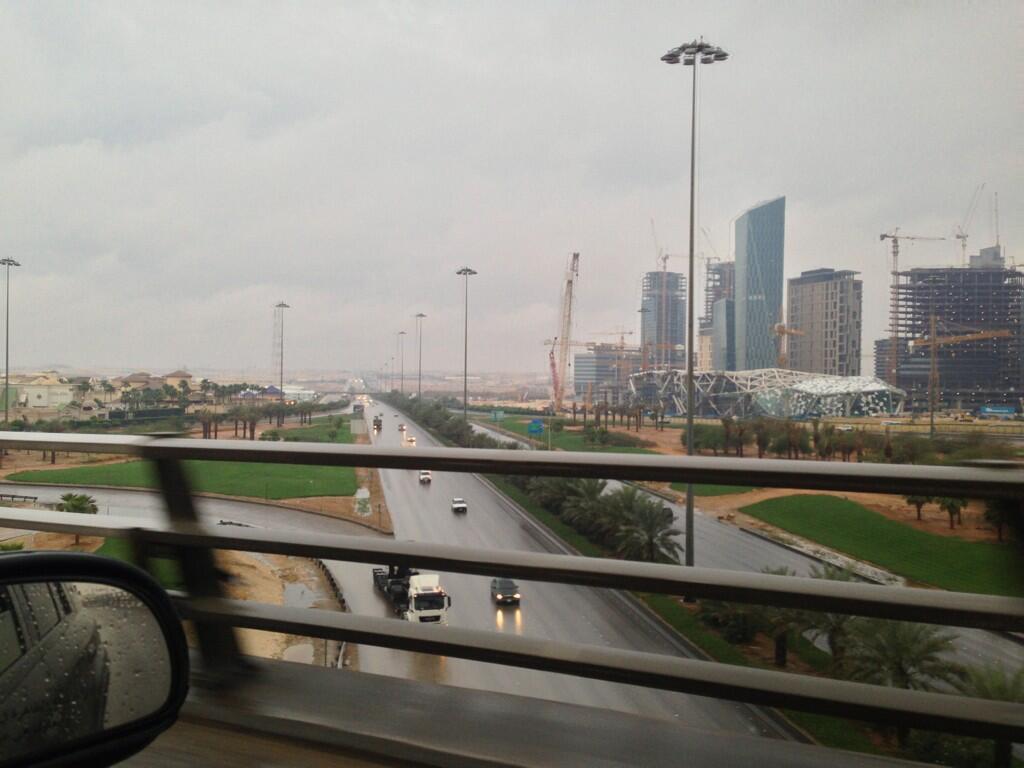

تحديث 30\4\2013 - مركز الملك عبد الله المالي

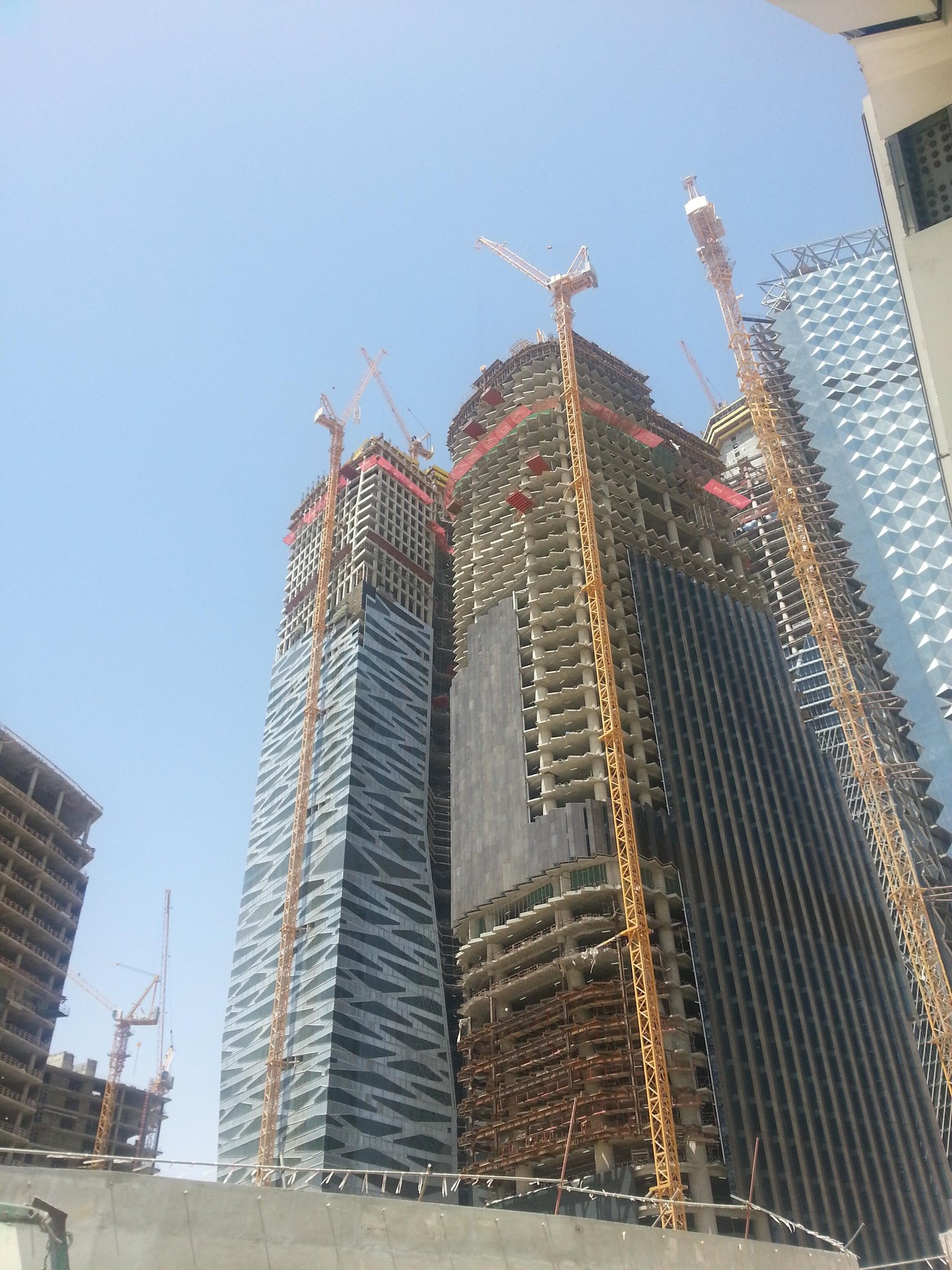

تحديث برج المجدول29\4\2013

[السرب 99]

رد: التصميم النهائي الداخلي لمطار الملك عبد العزيز الدولي الجديد

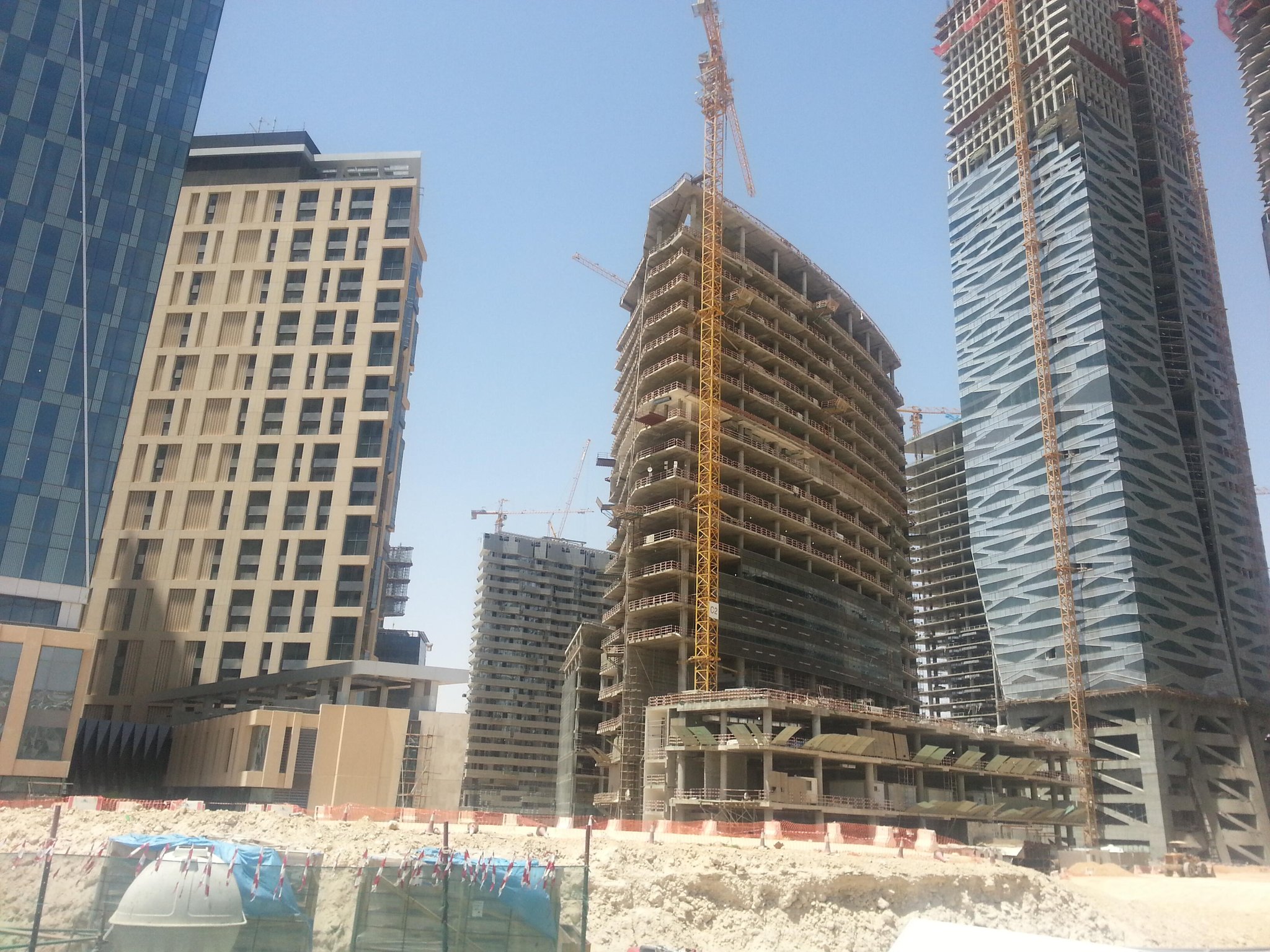

تحديث 5\5\2013 - المركز المالي























اعمدة لمونوريل (نوع من القطارات الخفيفة ) المركز المالي
