- تنظيم البطارية:
تتكون البطارية من خمسة مكونات رئيسية هي:
1- جهاز رادار قيادة تكتيكية من نوع AN / MPQ - 53 مُحمَّل على مقطورة Semi - Trailer تُقْطَر بواسطة جرار 6×6 ووظيفة هذا الجهاز هي اكتشاف وتتبّع الهدف والصاروخ باتريوت بعد إطلاقه وتحديد إحداثياتهما وتحويلها إلى الحاسب الإلكتروني. ومدى كشف الجهاز 170 كم.
2- هوائيات جهاز الرادار وأجهزة الاتصال.
3- مركز قيادة البطارية ويسمى أحياناً محطة السيطرة على الاشتباك Engagement Control Station (ECS) وهو محمول على عربة 6 × 6 ويشمل مجموعة من الحواسب الإلكترونية والمبينات وشاشات العرض.
4- عربة مولدات القوى وتحتوي على مولدَي ديزيل قدرة كل منهما 150 كيلووات.

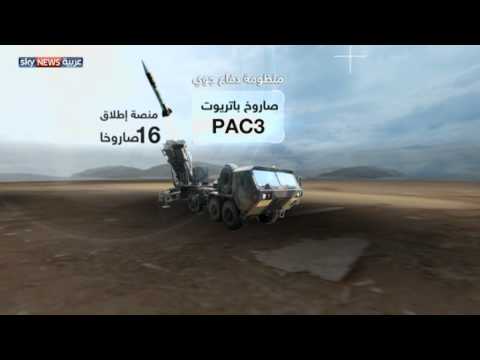

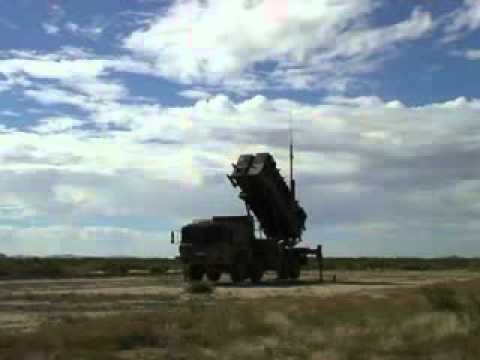

5- فصيلتا نيران ، في كل منهما (4 – 8) قواذف رباعية والقواذف محملة على مقطورات من نوع M860A1 ومعها مولدات القوى المخصصة لها. وتنتج الطاقة الكهربائية اللازمة لتشغيل شبكات الاتصال، وقدرتها 15 ك/ وات.
1- جهاز رادار قيادة تكتيكية من نوع AN / MPQ - 53 مُحمَّل على مقطورة Semi - Trailer تُقْطَر بواسطة جرار 6×6 ووظيفة هذا الجهاز هي اكتشاف وتتبّع الهدف والصاروخ باتريوت بعد إطلاقه وتحديد إحداثياتهما وتحويلها إلى الحاسب الإلكتروني. ومدى كشف الجهاز 170 كم.
2- هوائيات جهاز الرادار وأجهزة الاتصال.
3- مركز قيادة البطارية ويسمى أحياناً محطة السيطرة على الاشتباك Engagement Control Station (ECS) وهو محمول على عربة 6 × 6 ويشمل مجموعة من الحواسب الإلكترونية والمبينات وشاشات العرض.
4- عربة مولدات القوى وتحتوي على مولدَي ديزيل قدرة كل منهما 150 كيلووات.
5- فصيلتا نيران ، في كل منهما (4 – 8) قواذف رباعية والقواذف محملة على مقطورات من نوع M860A1 ومعها مولدات القوى المخصصة لها. وتنتج الطاقة الكهربائية اللازمة لتشغيل شبكات الاتصال، وقدرتها 15 ك/ وات.
- المكونات الرئيسية لبطارية باتريوت:
1- سلسلة الاشتباك:
يُخصَّص لجهاز الرادار قطاع للبحث.
- عند اكتشاف الهدف تُحرَّك القواذف في اتجاه اقترابه.
- يُحدِّد جهاز التعارف هوية الهدف ويتأكد من أنه معادٍ.
- يمكِن إجراء الاشتباك يدوياً أو آلياً أو بطريقة نصف آلية.
- يُلتقط الصاروخ بعد إطلاقه بوساطة جهاز الرادار الذي يُحدِّد إحداثياته وإحداثيات الهدف ويرسلهما إلى الحاسب الإلكتروني.
- يقارن الحاسب الإلكتروني بين موقع الهدف وموقع الصاروخ ويحسب الأوامر اللازمة لتوجيه الصاروخ إلى الهدف.
- يستقبل الصاروخ أوامر التوجيه وينفّذها.
- عندما يصبح الصاروخ في الوضع الملائم من الهدف تُفجِّر الطبة التقاربية الرأس الحربي شظايا وتتكفل هذه الشظايا بتدمير الهدف أو إصابته (وزن الشظية في النوع الأول PAC – 1 94.1 جرام، وفي النوع الثاني PAC – 2 4.45جراماً).
- إذا استطاع الهدف الهروب من الصاروخ فإنه يدمر نفسه ذاتياً.
- عند اكتشاف الهدف تُحرَّك القواذف في اتجاه اقترابه.
- يُحدِّد جهاز التعارف هوية الهدف ويتأكد من أنه معادٍ.
- يمكِن إجراء الاشتباك يدوياً أو آلياً أو بطريقة نصف آلية.
- يُلتقط الصاروخ بعد إطلاقه بوساطة جهاز الرادار الذي يُحدِّد إحداثياته وإحداثيات الهدف ويرسلهما إلى الحاسب الإلكتروني.
- يقارن الحاسب الإلكتروني بين موقع الهدف وموقع الصاروخ ويحسب الأوامر اللازمة لتوجيه الصاروخ إلى الهدف.
- يستقبل الصاروخ أوامر التوجيه وينفّذها.
- عندما يصبح الصاروخ في الوضع الملائم من الهدف تُفجِّر الطبة التقاربية الرأس الحربي شظايا وتتكفل هذه الشظايا بتدمير الهدف أو إصابته (وزن الشظية في النوع الأول PAC – 1 94.1 جرام، وفي النوع الثاني PAC – 2 4.45جراماً).
- إذا استطاع الهدف الهروب من الصاروخ فإنه يدمر نفسه ذاتياً.
2- الصاروخ:
أقصى مدى:160 كم.
أقلّ مدى:3 كم.
السرعة:3 ماخ
متوسط زمن الطيران:15 ـ 18 ثانية.
أقصى زمن طيران:170 ثانية.
أقلّ زمن طيران: 8.3 ثوان (الزمن اللازم لبدء عمل الطبة).
أقصى ارتفاع (للاشتباك):24.24 كم.
أقلّ ارتفاع (للاشتباك):60 م.
طول الصاروخ:5.18 م.
القطر: 0.41 م.
عرض الأجنحة: 0.92 م.
وزن الصاروخ:70 كجم.
الرأس الحربي: ش. ف متشظٍّ.
وزن الرأس الحربي: 73 كجم.
أقلّ مدى:3 كم.
السرعة:3 ماخ
متوسط زمن الطيران:15 ـ 18 ثانية.
أقصى زمن طيران:170 ثانية.
أقلّ زمن طيران: 8.3 ثوان (الزمن اللازم لبدء عمل الطبة).
أقصى ارتفاع (للاشتباك):24.24 كم.
أقلّ ارتفاع (للاشتباك):60 م.
طول الصاروخ:5.18 م.
القطر: 0.41 م.
عرض الأجنحة: 0.92 م.
وزن الصاروخ:70 كجم.
الرأس الحربي: ش. ف متشظٍّ.
وزن الرأس الحربي: 73 كجم.
3- الطبة التقاربية (Proximity Fuze)
القدرة على المناورة تقاس بمدى تحمُّل الجسم (أي جسم) لعجلة الجاذبية الأرضية ويرمز إلى وحدة قياسها بالحرف (g).
ويتحمل صاروخ Patriot عجلة جاذبية أرضية قدرها 20(g) لفترة طويلة (مستمرة)
كما تصل قدرة تحمّله إلى 30(g) ولكن لفترة قصيرة يحاول فيها ملاحقة الهدف المعادي.
