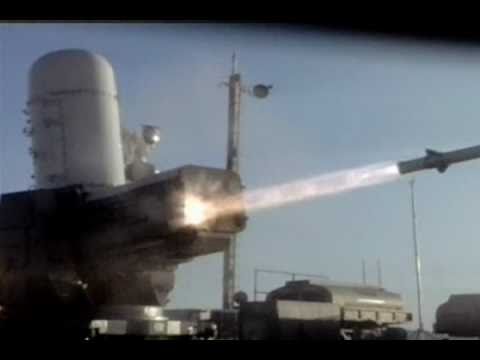

Phalanx CIWS نظام فالانكس المركزي
نظام فالانكس المركزي هو نظام دفاعي مركزي ضد الصواريخ المضادة للسفن، لقد تم تطوير و تصنيعه من الشركة الامركية جينيرال ديناميكس
و يتكون من مدفع سداسي آلي عيار 20ملم من نوع ام61 فولكان يتمه التحكم به راداريا و مركب على قاعدة دوارة، و يستعمل تقريبا في جميع سفن القتال السطحي في بحرية الولايات
النظام يتميز بردة فعل سريعة جدا، حتى للاهداف التي تظهر فجأة، و يمثل هذا النظام للقطعة البحرية التي تحمله، خط الدفاع الاخير اذا نجحت التهديدات في اختراق وسائل الدفاع الاخرى
لموجودة على السفينة، و يكشف هذا النظام ذاتيا الصواريخ و يتتبعها آليا ثم يتعمل معها بمعدل نيراني عالي جدا و بسرعة كبيرة جدا، و ليك يحقق ذلك فهو يستعمل رادار متقدما للبحث
و التتبع، كما يمتلك اجهزة استشعار بالاشعة تحت الحمراء، و كل هذا دون اي تدخل بشري فالنظام يعمل بطريقة آالية.
كيفية العمل
-----
تقريبا كل مركبات النظام: المدفع، رادار التحكم في النيران، الهيكل و معضم المركبات تتحرك آليا، دون اي تدخل بشري، بما فيهم الرصد، التتبع، الاشتباك و تأكيد القتل يتم التحكم فيهم
عبر رادار متحكم به بالحاسوب
نظام الفالانكس به جهازي استشعار يعملان معا لتتبع الاهداف المعادية، الجهاز الاول المخصص للكشف موجود داخل قبة السلاح، و يقدم جهاز النظام معلومات حول قدرة تحمل،
سرعة، وجهة و ارتفاع الهدف المعادي لحاسوب النظام، الذي يقوم بتحليل المعلومات ليقرر سواء يجب التعامل معه او لا، و بمجرد تحليل الهدف على انه معادي، النظام يتحرك لمواجهة
الهدف، هنا يأتي دور جهاز الاستشعار الثاني الذي دووره تتبع الهدف، يتميز بدقة عالية جدا، النظام يظل متابعا للهدف، الى
حين ان يحدد الحاسوب اكبر احتمالية لاصابة الهدف، عندما
يعطي الحاسوب الاشارة، اما ان يطلق النظام آليا على الهدف المعادي لتدميره، او ينصح العاملين بالاطلاق.
نظام الفالانكس لا يحتوي على نظام التعرف على الصديق، النظام لا يمتلك سوى المعلومات التي يجمعها حين رصده للهدف، و يوجد عدة معايير يستعملها لتحديد ان كان الهدف معادي
ام صديقي، اليكم بعض المعلومات:
1- هل البعد بين الهدف و السفينة ينقص او يزيد؟ رادار نظام الفالانكس سيحدد ذلك باخذ المعلومات الفورية باستمرار حول، النظام لن يهاجم الى الاهداف التي تقترب و المتوجهة الى
السفينة.
2- هل الهدف قادر او يقوم بمناوارات ليصل الى السفينة؟ نظام الفالانكس سيقوم بدراسة سرعة و اتجاه الهدف، و ان لم يكن متجه للسفينة فسيدرس وجهته ثم سيحدد ان كان الهدف
قادرا على القيام بمناورات لضرب السفينة ام لا.
3- هل الهدف سرعته محدودة بين السرعة القصوى و الدنيا؟ نظام الفالانكس قادر على مواجهة الاهداف التي سرعتهم كبيرة جدا، لكن النظام سرعته محدودة
المواصفات العامة حول النظام:
-------------
سنة دخول الخدمة الفعلية: 1980.
الوظيفة الرئيسية: نظام مضاد للصواريخ المضادة للسفن.
الشركة المصنعة: رايثون.
الوزن: بين 5.500كلغ و 6.100 كلغ.
المدى: بين 1 و 9 كيلومتر، غير محدد لانه سري.
نوع المدفع: ام61 فالكون.
معدل النيران: 3.000 رصاصة في الدقيقة.
الذخيرة: 1.550 رصاصة.
ذخيرة خارقة للدروع Sabot أو ذخيرةخارقة من اليورانيوم المستنفذ
المستشعرات رادارت عضوية للبحث والتتبع إضافة إلى مستشعر يعمل بالأشعة دون الحمراء
المدى عند الزاوية 45 درجة 5.500 متر
أقصى مدى فعال 1.490 متر
قطاع التغطية الرأسية من ـ 20درجة إلى 80 درجة
معدل الحركة الرأسية للمدفع 86 درجة في الثانية
قطاع التغطية الأفقية:من 150 درجة إلى +150 درجة
معدل الحركة الأفقية للمدافع 100 درجة في الثانيةاضافة سلاح آخر لنظام الفالانكس
و هي الصواريخ RIM-116 ، فتم اضافتها على جهاز التحرك لتعمل كرفيق للمدفع الرشاش ام61 فالكون، القاذف SeaRam به 11 انبوب لاطلاق صواريخ RIM-116 للاستخدام
ضد الاهداف بعيدة المدى.
موسوعة الطيران العربي
