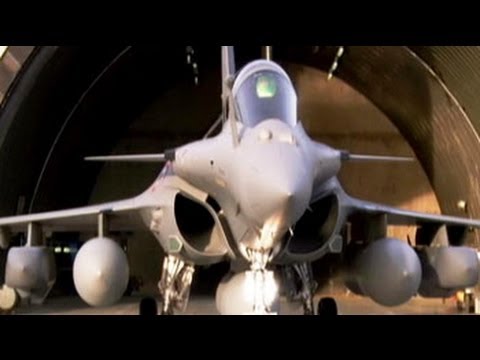

يتكون برنامج إنتاج طائرة القتال متعددة المهام، Rafale، من ثلاثة نماذج مزدوجة المحرك، منها النموذج وحيد المقعد Rafale C المخصص للقوات الجوية، والطائرة وحيدة المقعد Rafale M المخصصة للقوات البحرية، والطائرة ثنائية المقعد Rafale B المخصصة للقوات الجوية. الثلاثة نماذج مزودة بالمحرك نفسه، ونظم الملاحة نفسها، والميزات نفسها المتعلقة بالاشتباك وتخصيص الأهداف، والتحكم في الطيران. النماذج الثلاثة قادرة على تنفيذ جميع مهام القتال الجوي، والهجوم الأرضي، وتأمين السيادة الجوية، والقتال الليلي والنهاري، وفي مختلف الظروف الجوية.
الطائرة من النموذج Rafale B1، طارت لأول مرة، في 4 ديسمبر 1998. وسُلِّمت للقوات الجوية الفرنسية، التي تعاقدت على إنتاج 61 طائرة، بدأ تسليمها في 1998، وينتهي في عام 2005. ويشمل البرنامج الكامل لمصلحة القوات الجوية والبحرية إنتاج 294 طائرة. تتمتع جميع نماذج الطائرة بمميزات، تجعلها إحدى أفضل الطائرات متعددة المهام على المستوى العالمي. وتتمتع بصفات ديناميكية جوية عالية، نتيجة التصميم الناجح للأجنحة ذات الشكل المثلث؛ كما اختير لبناء الجسم وتصميمه مواد، تقلِّل البصمات البصرية والحرارية والرادارية.
الطائرة Rafale C مقاتلة متعددة المهام، ذات منظومة سلاح داخلية متكاملة. وتستخدم أحدث التقنيات، التي تتيح لها التعامل مع أهداف متعددة في وقت واحد، أثناء تنفيذها مهام القتال الجوي، والجو/أرضي، على أعماق بعيدة خلف خطوط العدو. الطائرة Rafale B ثنائية المقعد. يتخصص أحد فردَي طاقمها بتشغيل منظومة السلاح. أمّا الطائرة Rafale M، فصمم هيكلها وجسمها ليناسبا الإقلاع والهبوط على سطح حاملات الطائرات.
تستطيع الطائرة حمل ما يزيد على 9 أطنان من الأسلحة المختلفة، معلقة خارجياً من 14 نقطة تعلق. تتضمن مجموعة الأسلحة صواريخ Mica، وSide winder، وصواريخ جو/ جو ASRAAM و AMRAAM، وصواريخHARM، وMAVERICK، وصاروخ جو / أرض PGM 100؛ إضافة إلى صاروخ جو / سطح Exocet / AM 39، Penguin، Harpoon. كما أنه يمكن تزويد الطائرة، في المهام الإستراتيجية، بصواريخ MBDA النووية.
الطائرة مزودة بنظام إضاءة الأهداف بأشعة الليزر، لتوجيه القنابل وصواريخ جو/ أرض؛ إضافة إلى أنها مزودة بنظام الحرب الإلكترونية Spectra، الذي يتضمن مرسلاً قوياً، يستخدم تقنية الجوامد، ونظام تحذير رادارياً، ونظام تحذير ضد إضاءة الطائرة بواسطة أشعة الليزر، ونظام تحذير ضد اقتراب الصواريخ، ومعدات إعاقة إلكترونية متطورة.
تستخدم الطائرة الرادار الجوي المتقدم من النوع RBE 2، الذي يستطيع اكتشاف الطائرات، التي تطير أسفل الطائرة، والاشتباك معها. ويمكن الرادار أن يكتشف ويتبع ثمانية أهداف في وقت واحد، وقادر على تمييز وتقدير أسبقية الأهداف. كما أنها مزودة بنظام كهروبصري من النوع SAGEM / OSF، للبحث الحراري، وتتبع الأهداف، مركب في مقدمة الطائرة.
1. بلد المنشأ: فرنسا.
2. الاستخدام:طائرة قتال متعددة المهام. تستخدم في القتال الجوي، والجو/أرضي على أعماق كبيرة خلف خطوط العدو؛ إضافة إلى الاستطلاع الجوي.
3. الدول المستخدِمة:فرنسا.
المواصفات العامة والفنية:
1. الأبعاد:
امتداد الأجنحة:10.8 م.
طول الطائرة:10.3 م.
الارتفاع:5.3 م.
المدى الأقصى:3700كلم مع خزانات وقود أضافية
2. الأوزان والأحمال
وزن الطائرة فارغة:
10 آلاف كجم.
أقصى وزن للإقلاع:
24.500 كجم.
أقصى وزن للتعليق الخارجي:
9.500 كجم.
وزن الوقود الداخلي:
4.500 كجم.
وزن الوقود في المستودعات الخارجية:
7.500 كجم.
3. الأداء
سرعة الاقتراب:
350 كم / س.
أقصى سرعة: 1.8 ماخ. ارتفاع العمل: 16.764 م. حدّ التسارع: + 9 G. معدل التسلق: 350 م / ث. نصف قطر العمل في مهام الاختراق: 1800 كم. زمن التحليق في مهام المظلة الجوية: 3 ساعات. أقصى زاوية هجوم: 32 درجة. 4. التسليح المدفع الداخلي: DEFA 554. العيار: 30 مم. معدل النيران: 100 طلقة / د. عدد الطلقات: 480 طلقة. الصواريخ: MICA، أو R550 Magic 2، أو BGL 400. MICA  R550 Magic  BGL 400  قنابل ال aasm الذكية  باالأضافة الى تشكيلة متنوعه من الأسلحة المختلفه مثل الصواريخ الجواله والمضاده للسفن وصواريخ جو-جو ، وجو-أرض نقط التعليق الخارجي في النموذج الجوي:14 نقطة. نقط التعليق الخارجي في النموذج البحري: 13 نقطة. 5. التجهيزات الرادار: الرادار الاساسي من النوع RBE-2 بقدرة المسح السلبي PESA Passive Electronically Scanned Array يبلغ مداه الراصد ضد المقاتلات حوالي 160 كلم ومدى التتبع 130 كلم ويستطيع رصد قاذفة من مسافة 275 كلم يتميز الرادار بقدرة تتبع 40 هدف في وقت واحد مع الاشتباك مع 8 اهداف 4 + 4 بجانب ميزة LPI Low Probability of Intercept وهي صعوبة كشفه من قبل انظمة الانذار الراداري في المقاتلات المعادية RWR Radar Warning Receiver وقدرات جو/ارض وجو/بحر ومعها القدرة على رسم الخرائط ثلاثية الابعاد والخرائط الارضية عالية الدقة SAR Synthetic Aperture Radar Mapping |
جهاز تحذير راداري:
مزودة بجهاز تحذير راداري.
نظام الحرب الإلكترونية:
Spectra.
نظام الملاحة:
TLS 2000.
وصلة نقل المعلومات:
MIDS.
نظام التعارف:
SB25A.
نظام تحديد الموقع العالمي:
GPS.
6. القوة المحركة
عدد المحركات:2.
قوة الدفع:
150 ألف نيوتن.
المحرك:
SNECMA M-88
مزودة بنظام OSF والذي يسمح لها بتعقب عبر الآشعة تحت الحمراء.
وھو ما يمكن الطائرة من البحث عن الھدف دون أن تُنْظر
بود Damocles المتطور لتصويب القنابل والصواريخ الليزرية ويمتلك نظام
تصوير عالي الدقة High Resolution Imagery بجانب نظام كشف بالاشعة تحت
الحمراء يتيح قدرة الملاحة والقصف الليلي FLIR Forward Look Infrared وأيضا
نظام استطلاع مجهز ببث مباشر للصور لمحطات الاستقبال الارضية Instant
Transmission ويستطيع قيادة القنابل الليزرية الى مدى 16 كلم والتعرف على
انوع المركبات المدرعة في مدى 27 كلم بالاضافة لامكانية عمل تحليل وتقييم
لفاعلية اصابة للهدف Post-Strike Analysis
بود الاستطلاع Reco-NG المتطور من الجيل الجديد حيث يوفر قدرة تصوير ليلي
ونهاري في مختلف الظروف الجوية على الارتفاعات العالية او شديدة الانخفاض
مع سرعات فوق صوتية ويحتوي على لواقط كهروبصرية وحرارية
كبينة القيادة من الداخل
