عربة الاقتحام البرمائي AAV7A1
عربة اقتحام برمائي صنع USA لمشاة البحرية
معلومات :
الطاقم 3 افراد
الحمولة من افراد 25 فرداً
الوزن بالحمولة 22.838 - 23.991 طناً
الوزن من دون الحمولة 17.441 - 18.663 طناً
القدرة النوعية 17.51 - 16.67 حصانا/ طناً
ضغط العربة على الأرض " الضغط النوعي " 0.57 - 0.56 كجم/ سم2
طول العربة 7.943 م
ارتفاع العربة 3.263 م
ارتفاع بطن العربة عن الأرض 0.406 م
عرض العربة 3.270 م
العرض من داخل الجنزير 2.609 م
عرض الجنزير 0.533 م
طول الجزء من الجنزير الملامس للأرض 3.940 م
أقصى سرعة 64 - 72.42 كم / ساعة
أقصى سرعة في الماء، بوساطة المحرك النفاث 13.5 - 13.2 كم / ساعة
أقصى سرعة في الماء، من دون المحرك النفاث 7.2 كم / ساعة
أقصى مدى ، مع سرعة 40 كم / ساعة 482 كم
السعة الكلية لخزانات الوقود 681 - 647 لتراً
أقصى مدى للعربة، في الماء 7 ساعات
اجتياز حاجز رأسي، ارتفاعه 0.914 م
صعود مرتفع، زاوية ميله 60 %
السير على ميل جانبي ، زاويته 40 %
عبور خندق حاد الحافة، عرضه 2.438 م

2. قوة النيران

• التسليح
- مدفع رئيسي: عيار 12.7 مم.
- أقصى زاوية انخفاض للمدفع الرئيسي: + 60 درجة.
- أقصى زاوية انخفاض للمدفع الرئيسي: - 15 درجة.
- أقصى زاوية دوران للمدفع الرئيسي، في الاتجاه الأفقي: - 360 درجة.
• الذخيرة ألف طلقة، من عيار 12.7 مم .
• إدارة البرج: يدويا / كهروهيدورليكياً بوساطة الرامي

3. خفة الحركة والمناورة

• المحرك: ديزل موديل 8 V-53 ، ذو 8 سلندر، قوتّه 400 حصان مع سرعة 2800 دورة في الدقيقة.
• النظام الكهربائي: 24 فولتاً
• البطاريات: 4 بطاريات، جهد كل منها 12 فولتاً

4. القدرة على البقاء

• التدريع:
الجسم مصنوع كله من الألمونيوم الملحوم. ويختلف سمك التدريع باختلاف أجزاء العربة، كالآتي:
- التدريع الجانبي 31-45 مم.
- التدريع العلوي 30 مم.
- التدريع الخلفي 35 مم.
- التدريع السفلي 30 مم.
• الإخفاء أثناء التحرك : زوِّدت العربة AAV7A1 بتجهيزات خارجية، لقواذف دخان، تنفث ستارة دخانية، تخفي التحركات.
صور :

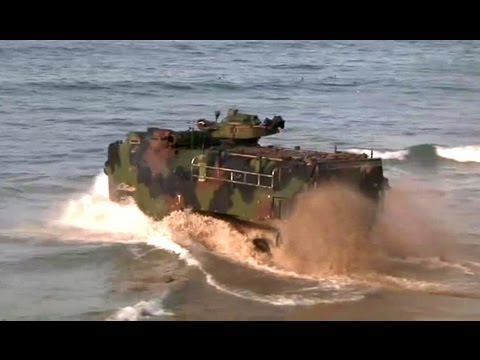

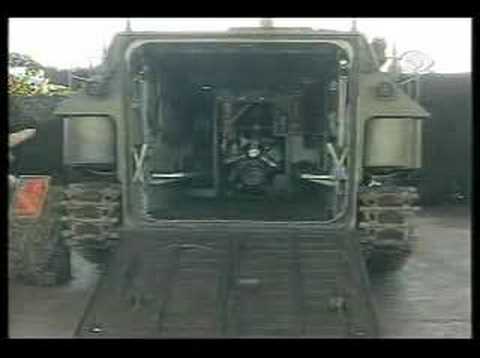

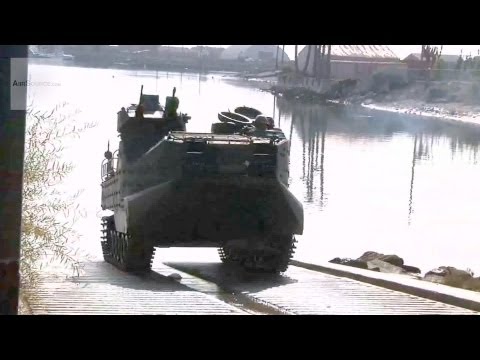

فيديو:
