طائرة JF-17 ثاندر

[أبو جمان]

طائرة هجومية، متعددة المهام. هي ثمرة إنتاج مشترك، بين بلدَين لهما تاريخ متميز في إنتاج الأسلحة المتقدمة: التقليدية وغير التقليدية.
رغبت القوات الجوية الصينية في استكمال منظومتها الجوية، بطائرة هجومية، متعددة المهام؛ تُستخدم في الهجوم الأرضي، والدوريات الجوية، والإسناد الجوي القريب، وأعمال الاستطلاع، ومهام الحرب الإلكترونية. ووافق رغبتها طموح القوات الجوية الباكستانية إلى طائرة بالخصائص نفسها.
انطلق المشروع المشترك، بين الصين وباكستان، عام 1991، لإنتاج الطائرة متعددة المهام، شاو لونج/ ثندر CAC/PAC FC-1/JF-17. واستمرت الأبحاث والدراسات والتجارب اثنَي عشر عاماً، قبل أن يحلق النموذج الأول، في 25 أغسطس 2003؛ ليُعلن نجاح المشروع.
وقبل انقضاء عام واحد، حلق النموذج الثاني، في 9 أبريل 2004؛ ليعلن بدء الإنتاج الفعلي للنموذجَين: الأول FC-1، الذي تخطط بكين لشراء ألف طائرة منه؛ والثاني JF-17، الذي طلبت إسلام آباد شراء 150 طائرة منه.
لم يُعرض النموذجان للبيع، إلا بعد تمام إنتاج 1150 طائرة منهما؛ وهي إجمالي مطالب الدولتَين، الصين وباكستان. ومن المتوقع أن تُلاقي نجاحاً كبيراً، وقبولاً، لدى دول كثيرة.
1. الوصف
زُودت الطائرات، من النوع CAC/PACFC-1، التي اختارتها الصين، بالتجهيزات الرئيسية نفسها، التي زُود بها النوع CAC/PAC JF-17> ولكن، من المتوقع، أن يختلف النوعان في أماكن نقاط تعليق الأسلحة، والتي تختارها كلّ دولة، طبقاً لسياستها التسليحية. وقد زُودا كلاهما بإلكترونيات طيران صناعة صينية، ورادارات غربية.
يمكن تعرُّف الطائرة من خلال جناح منخفض، مثلث الشكل، وجناح ذيل صغير، مرتد.
زُودت الطائرة بمحرك توربيني مروحي، من نوع Klimou، روسي المنشأ. يُغذيه مأخذا هواء جانبيان، يمين البدن ويساره، خلف مقصورة القيادة؛ ومعهما قبة رادار مركزية.
سلاح الطائرة، تتوزعه سبع نقاط، أسفل الجناحَين والبدن. وقوامه صواريخ جو/ جو، من نوع ماجيك؛ وقنابل موجهة بالليزر. كما يحمل الجناحان خزانات وقود خارجية، وأجهزة تحديد المواقع.
2. بلد المنشأ: الصين/ باكستان.
3. الاستخدام: طائرة هجومية، متعددة المهام، في جميع الأجواء. ذات مقعد واحد. تُستخدم، بصفة مقاتلة، في الإسناد الجوي القريب. وهي مجهزة، إلكترونياً ورادارياً، للعمل في دوريات استطلاع، وأعمال الحرب الإلكترونية.
4. الدول المستخدِمة: الصين ـ باكستان.
5. النماذج
أ. CAC/PAC FC: سلاح الجو الصيني.
ب. CAC/PAC JF-17: سلاح الجو الباكستاني.
المواصفات العامة والفنية
1. الأبعاد
الطاقم: 1.
الطول: 14 متراً.
المسافة بين الجناحين: 9.45 متر.
الارتفاع: 4.77 متر.
مساحة الأجنحة: 24.4 متر².
الوزن فارغة: 6.411 كجم.
الوزن محملة: 9.100 كجم.
أقصى وزن: 12.700 كجم.

سعة الوقود الداخلية: 2300 كجم
2. الحمولات
·الحمولة القصوى من الأسلحة:3800 كجم.
3. الأداء
ب. السرعة القصوى:1.6 ماخ.
ج. نصف قطر مدى (المقاتلة):1200 كم.

5. القوة المحركة: محرك توربيني مروحي، من نوع Klimov RD-93.6. المصنعون: شركة شاولونج الصينية، وشركة ثندر الباكستانية.

يتبع...

[أبو جمان]

رد: طائرة JF-17 ثاندر

لقد بدأت الصين في تصنيع الطائرات بالشراكة مع الاتحاد السوفيتي في منتصف الخمسينات من 1950 حتى عام 1962م وفي نفس العام تمكنت الصين من الحصول على تكنولوجيا الطائرة المقاتلة السوفيتية (ميج- 21) وبعدها بعامين تمكنت الصين من صنع اول طائرة صنعت وصممت بواسطة الصين (J- 7) وهي اول جيل من المقاتلات تمتلك الصين حقوق الابتكار والتصنيع لها، وفي عام 1999م تم الاتفاق مع باكستان في تطوير هذه الطائرة (J- 7) والتي تم انتاجها من قبل الصين بنموذج (FC-1) وتحت مسمى (JF- 17)، وقد انجزت عدة نماذج للاختبارات بدأ اول نموذج في 31مايو 2003م، وقد نجح النموذج الرابع بطلعة عملياتية في 10 مارس 2006م في الصين، وفي 28 ابريل 2006م نفذ هذا النموذج اول رحلة بكامل المعدات الالكترونية العملياتية وجهز هذا النموذج بقاذفة قنابل متعددة المهام مجهزة بمعدات الكترونية متطورة قادرة على حمل اسلحة جو/جو وجو/أرض واستلمت باكستان اول طائرتين في يوليو 2007م.
تعريف عن الطائرة «الرعد»
هي طائرة مقاتلة خفيفة متعددة الاغراض وتمتلك القدرة على التحليق في مختلف الاحوال الجوية نهاراً وليلاً، وقد تم تجهيزها بمعدات الكترونية حديثة وانظمة تسليح حديثة تؤهلها لتنفيذ المهام الاعتراضية والهجومية، وتتمتع هذه الطائرة بميزات التكنولوجيا المتطورة المرتبطة بخصائص التصميم لمقاتلات الجيل الثالث والتي أدت الى كلفة منخفضة في الثمن واداء ممتاز، وقد تم دمج العديد من الحلول الايروديناميكية للمقاتلات الحديثة مثل التصميم المعتدل لشكل الجناح وجميع قلابات الحواف الامامية تتحرك آلياً باتساع كامل، حيث يؤدي ذلك الى قابلية ممتازة للمناورة بسرعة دون صوتية وقدرة للاقلاع والهبوط القصير.
كابينة الطائرة
لقد تم تصميم هذه القمرة «الكابينة» كقمرة زجاجية رقمية متطورة مجهزة بوسائل عالية الكفاءة للربط البيني بين الطيار والآلات في هذه الطائرة «الرعد»، والتي تخفف بشكل جوهري من عبء العمل على الطائرة خصوصاً اثناء المواقف القتالية، ويتم السيطرة بواسطة ثلاث شاشات عرض كبيرة متعددة الوظائف وملونة كلياً (MFDS)، وخريطة رقمية متحركة، وشاشة مركبة على الخوذة (HMD)، وعصا القيادة الذي يشمل معظم ازرار التحكم، وشاشة عرض رأسية ذكية بزاوية واسعة (SHUD).
الانظمة والمعدات
لقد تم تجهيز هذه الطائرة باحدث الاجهزة الالكترونية المدمجة وانظمة تسليح حديثة وانظمة ملاحية متطورة كالتالي:
- نظام راداري:
لقد تم تجهيز هذه الطائرة برادار دبلري نبضي متعدد الاساليب.
- كمبيوتر مهام مزدوج بقدرة كاملة.
- موصل بيانات مزدوج.
- نظام دقيق للملاحة بالقصور الذاتي والهجوم (INAS) يعتمد على تكنولوجيا الجيروسكوب الليزري الدائري.
- منظومة اتصالات مأمونة.
- نظام وصلة البيانات، والتي تؤمن عملية تصنيف الهدف بالوقت الفعلي والاستقبال معه.
- جهاز لاسلكي متعدد الاساليب للاتصالات (VHF) و(VHF).
- جهاز نقل البيانات لاجل استعراض البيانات قبل وبعد المهمة.
- انظمة تنشين وتوجيه للاسلحة حديثة ومتطورة.
جسم الطائرة:
لقد تم تصميم جسم الطائرة بشكل حديث ومتطور وذلك بواسطة الكمبيوتر، فقد تم تعديل جسم الطائرة المشابهة للمقاتلة «ميج 21» وذلك بتقوس المقدمة الى الاسفل وذلك لزيادة سرعة الطائرة، وتم التخفيف من مقطع الاجنحة حتى تسهل المناورة وخاصة في الاشتباكات الجوية مع الطائرات المعادية، وقد تم وضع نقاط تعليق للقنابل الجوية في اسفل الجسم وكذلك نقاط لحمل الصواريخ جو/جو في اطراف الاجنحة اما وسط الاجنحة من اسفل فقد تم وضع نقاط تحميل لخزانات الوقود الاضافية، وتم تجهيزها ايضاً بنظام التزويد بالوقود في الجو اثناء الطيران، وتم تجهيزها بنظام للعجل عجلتين رئيسية وعجلة امامية في مقدمة الطائرة، وتعمل بواسطة دورة هيدروليكية متطورة.
القدرات القتالية:
لقد تم تصميم الطائرة بمعدات ونظم حديثة ومتطورة فمثلاً تم تجهيزها برادار متطور ومتعدد الاساليب وانظمة الكترونية مدمجة وصواريخ متوسطة المدى فعالة يؤمن للطائرة «الرعد» قدرة النظرة الاولى الطلقة الاولى، وبالاضافة الى ذلك تعتبر المعركة الجوية القصيرة اي الخاطفة او من على بعد هي حاسمة للنصر والبقاء، وايضاً قدرتها الممتازة على المناورة بسرعة دون صوتية، وخصائص القيادة المبسطة، وتجميع ازرار القيادة بالعصا والمقود (HO TAS) وشاشة العرض المركبة على الخوذة (HMD) تؤمن للطائرة افضل الخصائص كمقاتلة للاشتباك الجوي ضمن مجال الرؤية المباشرة (WVR).
وبالنسبة لقدرة الهجوم الارضي فان هذه الطائرة تتمتع بقدرات هجومية للاشتباك مع العديد من الاهداف الارضية باستخدام عدد واسع من الاسلحة الحديثة ذات الدقة العالية والتي تمكنها من تنفيذ مهام الهجوم جو/سطح بعيدة المدى، ومهام الدعم الجوي القريب، وتجريد منطقة القتال مدعومة باستخدام الرادار بنظام جو/ارض لكشف وتحديد الاهداف وتوجيه الاسلحة نحوها.

يتبع...

[أبو جمان]

رد: طائرة JF-17 ثاندر

التسليح


لقد زودت هذه الطائرة بانظمة توجيه وتحكم حديثة تستطيع من خلالها ان تحمل العديد من الاسلحة المحمولة جواً مثل الصواريخ جو/جو متوسطة المدى وقصيرة المدى وبعيدة المدى مثل (آر- 3، وآر- 4، وآر- 5) وقنابل موجهة بعيدة المدى مثل القنابل الموجهة بالليزر، وبواسطة الاقمار الصناعية، وقنابل الكترونية، وقنابل تقليدية، وقنابل موجهة بالتلفزيون، وقنابل للاغراض العامة، وصواريخ جو/سطح، وصواريخ مضادة للسفن للدعم البحري، بالاضافة الى مدفع من نوع (GSH -23 -2)، وقنابل غير موجهة.

مدفع GSH -23 -2

صواريخ جو/ جو، من نوع PL-7



صاروخ SD - 10B جو-جو ،المدى 100كلم ..السرعة 4ماخ.




صواريخ جو/ جو، من نوع AIM-9.

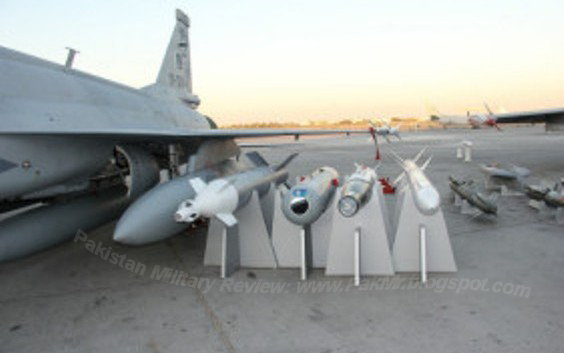

صواريخ، من نوع Magic




قنابل موجهة بالليزر




صاروخ c-802 المضاد للسفن

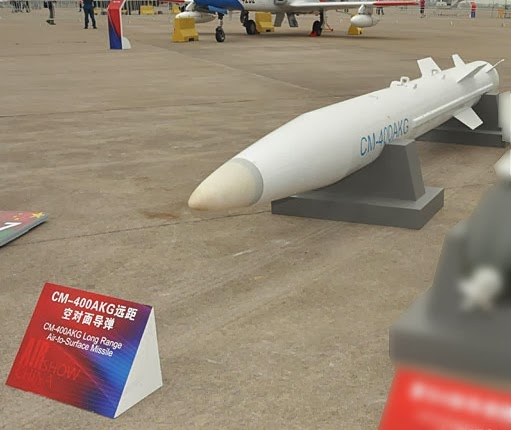

صاروخ كروز ضعف سرعة الصوت مضاد للسفن CM-400AKG

















يمكنها حمل صاروخين كروز باكستاني الصنع جو - أرض واحد بمدى 350كلم والأخر بمدى 1000كلم...


موسوعة الطيران العربي

[أبو جمان]

رد: طائرة JF-17 ثاندر

وأخيرا...

[أبو جمان]

رد: طائرة JF-17 ثاندر

البلوك الثاني من الطائرة





خزانات وقود كتفيه

[أبو جمان]

رد: طائرة JF-17 ثاندر

البلوك الثاني من الطائرة مميز جدا مزود برادار أيسا ويمكنها حمل أسلحة غربية مثل،،،

- صواريخ جو جو قصيرة المدى : MAA-1 Piranha و AIM-9 Sidewinder و MICA

- صواريخ جو أرض : MAR-1

- القنابل : Mark 82 , Mark 84 , Matra Durandal , CBU-100 Cluster Bomb , GBU-10 , GBU-12 و AASM

[أبو جمان]

رد: طائرة JF-17 ثاندر

السفاح CM-400AKG!!!

صاروخ كروز مضاد للسفن تبلغ سرعة 4ماخ ويصل مداه الى 500كلم ومن المستحيل أعتراض صاروخ كروز بهذه السرعة...

[درع وسيف]

رد: طائرة JF-17 ثاندر

جميله جدا واتمنى نقل تقنيتها الى المملكه مع صناعة اسلحتها

[3z000z-24]

رد: طائرة JF-17 ثاندر

البلوك الثاني من الطائرة





خزانات وقود كتفيه

البلوك الثاني رهيب

[Dr:mamdouh]

رد: طائرة JF-17 ثاندر

والله ماهيب شينة البلوك ٢ ، بس الي مشوه منظرها حق التزود بالوقود !!!

[berkut_su]

رد: طائرة JF-17 ثاندر

الخزانات الكتفية وصور بلوك 2 هي صور فتوتشوب وليست حقيقة ولا يوجد على ارض الواقع

[mood]

رد: طائرة JF-17 ثاندر

الخزانات الكتفية وصور بلوك 2 هي صور فتوتشوب وليست حقيقة ولا يوجد على ارض الواقع

أنا أثق برأيك أخي بركوت وعندي سؤال

هل سوف تعمل أضافه للقوات السعودية ام عبء ؟؟
هل تستحق هذي الطائره الجهد والمال ؟ ام الأفضل كان الاتجاه في مسار آخر ؟؟
وهل فعلا صف ثاني كما يقال ومن سوف تواجهه ؟؟

[Dr:mamdouh]

رد: طائرة JF-17 ثاندر

أنا أثق برأيك أخي بركوت وعندي سؤال

هل سوف تعمل أضافه للقوات السعودية ام عبء ؟؟
هل تستحق هذي الطائره الجهد والمال ؟ ام الأفضل كان الاتجاه في مسار آخر ؟؟
وهل فعلا صف ثاني كما يقال ومن سوف تواجهه ؟؟

اخي العزيز ، الكل يعرف ان الهدف الاساسي الذي تسعى اليه المملكة هو " نقل التقنية " ولن تكون عبء على السعودية اذا تعاقدة على شرائها ، بل هي خلاصة مجهود صيني باكستاني ، وباكستان تثق في قدرات هاذه الطائرة كثيرا وتسعى لضم اعداد كبيره منها في اسطولها الضخم من الطائرات ، والمملكة كما تفضلة ستجعلها صف ثاني بلا شك لان المملكة تملك اسطول ضخم من الاطائرات الامريكية ولاوربية وليست بحاجة الى الثاند بجانب هاذه الطائرات الفتاكة ، وستستخدم الطائرة للاسناد البري ايضن ، وموجهة لمن ؟ ليست موجهة لاحد ، المملكة تملك حاليا الذي يكفي لمواجهة اي عدوان على هاذه الارض ، وستمطر سماء اي معتدي بالصواريخ وتحجب الشمس عنه بطائراتها الفتاكه .

[نمر]

رد: طائرة JF-17 ثاندر

ليس بالضرورة ان يكون التعاون حول اف 17 ,,
قد يكون كل هذا تمويه لشئ اخر
باكستان بوابة الصين الخلفية
وفكرة التعاون معهم وفتح باب تبادل التقنيات
ستقودنا حتما لطائرات اخري غير اف 17
ربما طائرات نجيد استخدامها ,,,
الله يخارجنا ,,

[ابو هلال]

رد: طائرة JF-17 ثاندر

أعتقد أن السعوديه سوف تمتلكها وتخصصها للبحريه وتكون تحمل صواريخ مضاده للسفن لأن صعب نحصل على غواصات
