الندوة الثالثة للحرب الالكترونية 2013

[السرب 99]

رد: الندوة الثالثة للحرب الالكترونية 2013

نظام لمح من أهم الأنظمة التي أعتمدتها القوات الجوية السعودية وبجهد سعودي خالص ,,,,,,, ياليت تفصل في شرح هذا النظام لأن كثير من الأعضاء لا يعرفونه

جهاز لمح مشروع من انتاج البرنامج الوطني للالكترونيات والاتصالات والضوئيات في مدينة الملك عبدالعزيز للعلوم والتقنية

المدينة وقعت مذكرة مع شركة الالكترونيات المتقدمة لكي تنتجه بشكل تجاري

[السرب 99]

رد: الندوة الثالثة للحرب الالكترونية 2013

هذا جهاز التحكم بطائرات بدون طيار
من انتاج معمل ابحاث المركبات الآلية ( A.V.LAB) بمعهد الامير سلطان




القوات الخاصة التابعة للقوات البرية تطلع على الجهاز

[السرب 99]

رد: الندوة الثالثة للحرب الالكترونية 2013

[السرب 99]

رد: الندوة الثالثة للحرب الالكترونية 2013









^

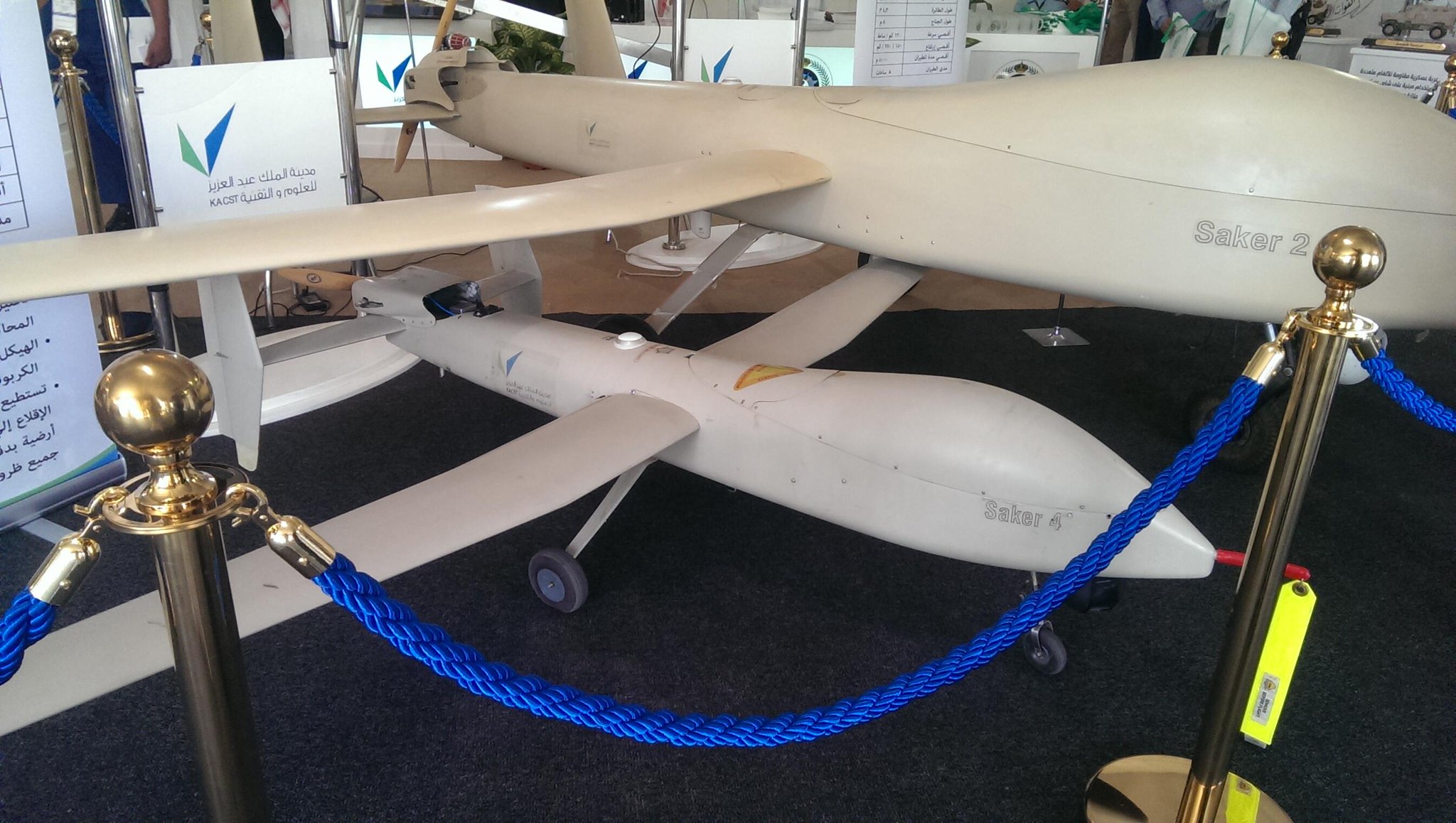

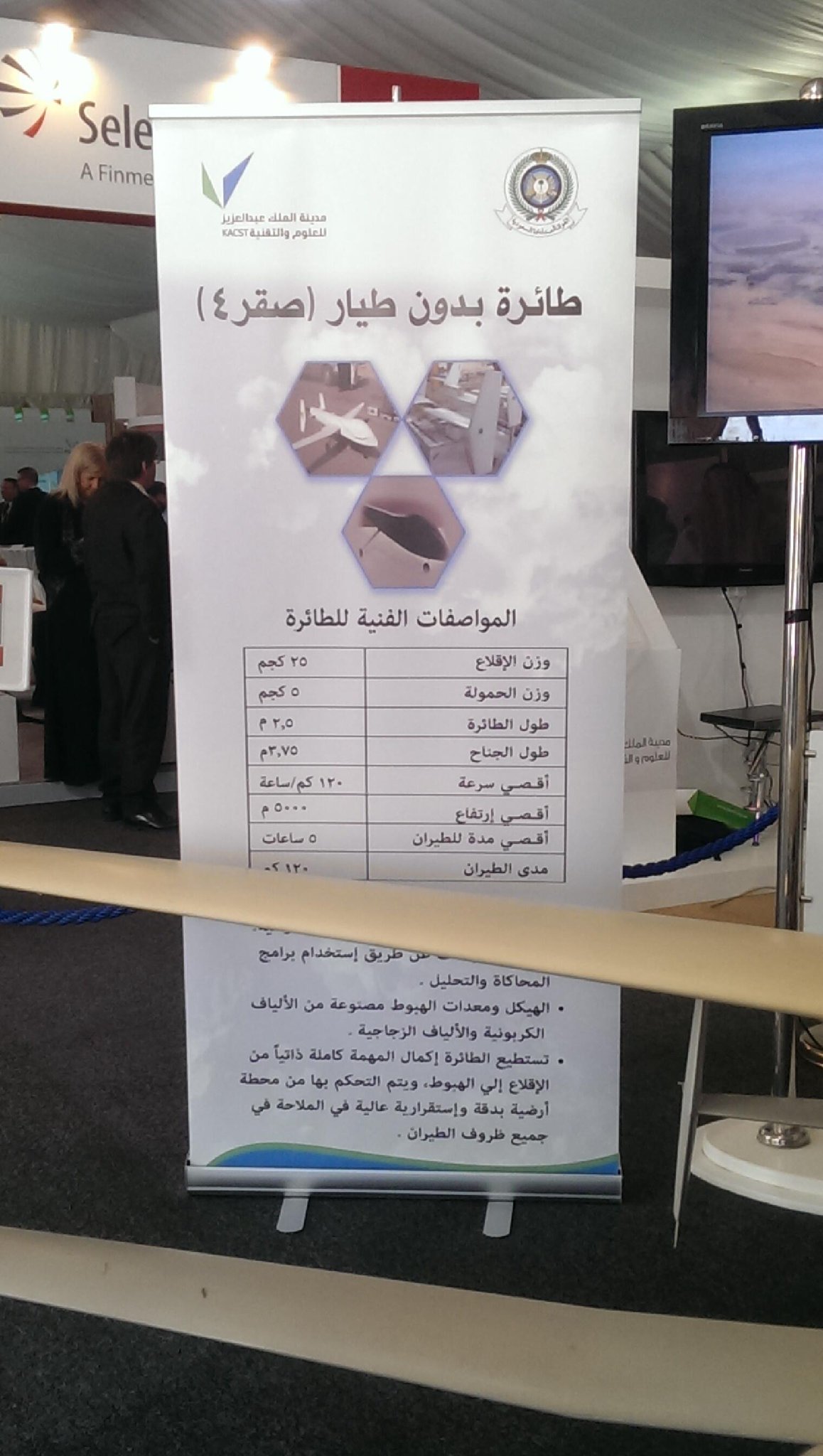

اخر 3 معلومات مواقعة متبادلة مع بعض

لذلك المعلومات هي :

أقصى ارتفاع : 5000 متر

أقصى مدة طيران : 8 ساعات

مدى الطيران : 150 (250) كلم

[maroco]

رد: الندوة الثالثة للحرب الالكترونية 2013

بالنسبة لنضام لمح هل تتوافر معلومات عن وزن النضام ومدى عمله.

النضام يمكن تشبيهه بالنسخة الاخيرة من النضام ROVER الذي يستخدمه الجيش الامريكي حيت ان الاخير قادر على نقل واستقبال البيانات المختلقة بالصوت والصورة في الوقت الحقيقي وبطرق نقل مختلفة وباستعمال وصلات بيانات مختلفة وامنة من الارض الى الارض او من الارض الى الجو او العكس.

باختصار ولكي نوضح للاعضاء هذا النضام يحمله الجنود على الارض ويستطيع بواسطته ارسال واستقبال المعلومات مهما كانت ماهيتها بالصوت والصورة سواء من الجو او من الارض ونقلها الى جنود اخرين موجود في بقعة ابعد في نفس الوقت الذي يتم فيه التقاطها او اعادة ارسالها وهكذا .

يعني مثلا يمكن لطائرة استطلاع ان تلقط فيديو او صورة وترسلها فورا الى الجندي على الارض الذي بدوره يرسلها عند الحاجة الى اخر متواجد في نقطة ابعد وهكذا كما ان هذا النضام يمكن ان يفور حتى خاصية التحكم بالاسلحة الموجهة في الوقت الحقيقي ورؤية ما تراه اجهز الروية والتوجيه المنصبة عليها كما يمكنه بواسطتها تصحيح الاحداثيات و اعادة التوجيه.

جهاز روفر كان في بادىء الامر عبارة عن مستقبل فقط لكن تم تحويله الى مستقبل ومرسل في نفس الوقت .



يبقى فقط معرفة حجم الجهاز ومداه العملياتي .

مثل هذه الاجهزة تسهل عمل القيادة وتحسن من تحكمها في قواتها على الارض كما انها تشكل نقطة وصل حقيقية بين القوات الجوية والقوات البرية.

[maroco]

رد: الندوة الثالثة للحرب الالكترونية 2013

جهاز لمح مشروع من انتاج البرنامج الوطني للالكترونيات والاتصالات والضوئيات في مدينة الملك عبدالعزيز للعلوم والتقنية

المدينة وقعت مذكرة مع شركة الالكترونيات المتقدمة لكي تنتجه بشكل تجاري

7 كلغ و مدى 350 كلم شيىء ممتاز وجميل

[السرب 99]

رد: الندوة الثالثة للحرب الالكترونية 2013

^

معروض في جناح مدينة الملك عبدالعزيز للعلوم والتقنية




من انتاج مركز المستشعرات والإلكترونيات الدفاعية المتقدمة بمدينة الملك عبدالعزيز للعلوم والتقنية

[ضيف]

رد: الندوة الثالثة للحرب الالكترونية 2013



مشروع لمح

هو نتاج ابحاث المركز الوطني للالكترونيات والاتصالات والضوئيات بمدينة الملك عبد العزيز للعلوم والتقنية KACST

وهو عبارة عن جهاز(وصلة بيانات) قادر على النقل الآمن للبيانات والفيديو والصوت بين طرفين وكل طرف له القدرة على ارسال واستقبال البيانات في نفس الوقت

ويستخدم هذا الجهاز تقنية نشر الطيف وهي من احدث التقنيات العالمية لمكافحة التشويش الذي يصاحب عادة قنوات الاتصال ذات السرعات العالية ,, بالاضافة الى امكانية العمل على 5 قنوات ترددية مختلفة

كما بمقدوره النقل الحي والمباشر للبيانات بين المنصة الجوية والمحطة الارضية في اتجاهين بسرعة تصل الى 10.71 مليون بت في الثانية مع اسخدام تقنية ضغط الفيديو الرقمي 2000 JPEG

يحتوي جهاز (لمح) على قناتان مخصصتان لنقل معلومات اجهزة القياس والتحكم بسرعة 250 الف بت بالثانية وقناتين اخريتين لنقل المحادثات والرسايل الصوتية ,, ويستخدم ايضاً احدث انظمة اكتشاف وتصحيح الخطأ لرفع كفاءة النظام

يبلغ وزنه 7.5 كلغ وابعاده (الطول 150 ملم , العرض 105 ملم , والارتفاع 155 ملم) ,, ويعمل على جهد 28 فولت وطاقته 140 واطاً ,, ويصل مدى الاتصال الى 350 كلم ومدى درجة الحرارة التشغيلية من -40 الى 65 درجة مئوية

يتم انتاج جهاز لمح عن طريق شركة الالكترونيات المتقدمة

[mood]

رد: الندوة الثالثة للحرب الالكترونية 2013

قدرات الDRFM هي إختصار لDIGITAL RADIO FREQUENCY MEMORY هذه المعدة ببساطة تستقبل موجات بث الرادار المعادي بشكل رقمي وتقوم بتحويلها لتردد وطول موجي ومن ثم تخزنها بدقة وتعيد بثها مثل ماهي بالضبط وبالتالي ترجع الموجة كاملة بدون تشوه فمستقبلات الرادار المعادي تلتقط موجات البث بنفس الطول الموجي والتردد فلا ترى الهدف لأن موجة البث لم تنكسر على جسم طائر معادي ,,,,هذه التقنية أزعجتنا بها داسو وعدتها إحدى نقاط تفوق الرافال على طائرات جيلها ولهذا السبب لم يصنعوا طائرات جيل خامس بحجة أنهم سيعتمدون على التعمية الإلكترونية بنظام سبكترا الذي يقتني قوته لإحتوائه على قدرات DRFM !!!

وفي النهاية طلعنا نصنع أجهزة تشويش بقدرات DRFM وبذاكرة 2 قيقا هيرتز كمان ^_^


هذا البود تستطيع تركيبه في أي طائرة ماهو تم تركيبه على الطائرة L-39E وهي طائرة تدريب صغيرة ,, بمعنى أنك تستطيع تركيبه على أي طائرة حتى لو كانت طائرات الهوك ^_^

بس من باب الحق نظام سبكترا اثبت قوته في التدريبات السعودية الفرنسية

[جبل النار]

رد: الندوة الثالثة للحرب الالكترونية 2013

اعلام يستاهل الحرق

[ضيف]

رد: الندوة الثالثة للحرب الالكترونية 2013



ركزوا في المنطاد اللي خلف الجهاز ,,,,,,,,

هذا منطاد مراقبة الحدود الذي أنتجه المعهد وتناقشنا فيه في هذا الموضوع

http://aviation-arab.com/showthread....�-الحدود

[ضيف]

رد: الندوة الثالثة للحرب الالكترونية 2013

طبعا كل هذه المعدات والأجهزة صناعة سعودية خالصة وحاصلة على براءات إختراع ,, فلم ننفق فيها مليارات لنقل التقنية أو للإستحواذ على شركات أجنبية للوصول لطرق الصناعة الخاصة بها ,, ما نقول إلا اللهم لك الحمد والشكر

[ضيف]

رد: الندوة الثالثة للحرب الالكترونية 2013

مشروع لمح

هو نتاج ابحاث المركز الوطني للالكترونيات والاتصالات والضوئيات بمدينة الملك عبد العزيز للعلوم والتقنية KACST

وهو عبارة عن جهاز(وصلة بيانات) قادر على النقل الآمن للبيانات والفيديو والصوت بين طرفين وكل طرف له القدرة على ارسال واستقبال البيانات في نفس الوقت

ويستخدم هذا الجهاز تقنية نشر الطيف وهي من احدث التقنيات العالمية لمكافحة التشويش الذي يصاحب عادة قنوات الاتصال ذات السرعات العالية ,, بالاضافة الى امكانية العمل على 5 قنوات ترددية مختلفة

كما بمقدوره النقل الحي والمباشر للبيانات بين المنصة الجوية والمحطة الارضية في اتجاهين بسرعة تصل الى 10.71 مليون بت في الثانية مع اسخدام تقنية ضغط الفيديو الرقمي 2000 JPEG

يحتوي جهاز (لمح) على قناتان مخصصتان لنقل معلومات اجهزة القياس والتحكم بسرعة 250 الف بت بالثانية وقناتين اخريتين لنقل المحادثات والرسايل الصوتية ,, ويستخدم ايضاً احدث انظمة اكتشاف وتصحيح الخطأ لرفع كفاءة النظام

يبلغ وزنه 7.5 كلغ وابعاده (الطول 150 ملم , العرض 105 ملم , والارتفاع 155 ملم) ,, ويعمل على جهد 28 فولت وطاقته 140 واطاً ,, ويصل مدى الاتصال الى 350 كلم ومدى درجة الحرارة التشغيلية من -40 الى 65 درجة مئوية

يتم انتاج جهاز لمح عن طريق شركة الالكترونيات المتقدمة

المحدد بالأحمر مواصفات لا توجد في الأجهزة المنافسة ^_^ سواء غربية أو شرقية خاصة الإستهلاك البسيط للطاقة وتعدد قنوات الإتصال والأهم السرعة التي تتجاوز سرعة شبكة النت في دول الخليج ^_^

[ضيف]

رد: الندوة الثالثة للحرب الالكترونية 2013

أنظمة الحرب الإلكترونية التي تملك مزايا DRFM تستطيع ليس فقط تعمية الرادار المعادي ,, بل أيضا إمداده بمعلومات خاطئة ,, فتقوم بتعديل على موجة الرادار المستقبلة من رادار العدو وترسل إنكسار موجي تظهر فيه بيانات مغلوطة عن الهدف بأن تضخم أو تقلل مقطعه الراداري أو ترسل موجات بث تدل على سرعة أو إتجاه أو حتى مدى أو زاوية مكذوبة عن الطائرة التي تحمل هذا النظام

صورة للنظام السعودي للحرب الإلكترونية ASTOR III وكيف يخلق أهداف وهمية تظهر على شاشة الرادار المعادي

[SAUDI AWACS]

رد: الندوة الثالثة للحرب الالكترونية 2013

والله شي طيب , اكثر ما افرحني هو صنع بودات وانظمة الحروب الالكترونية بجهود سعودية خالصة
